Металлорукав высокого давления.

Металлорукав.

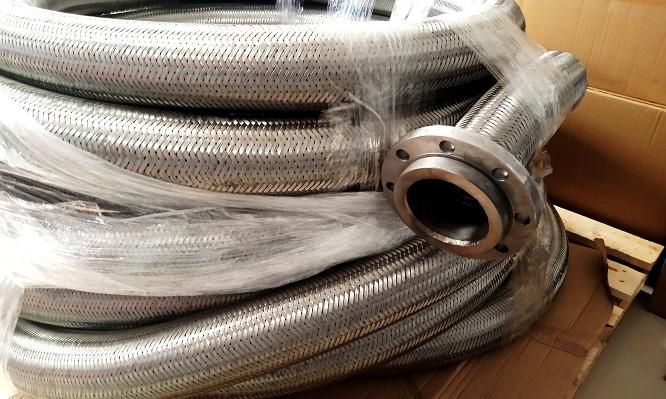

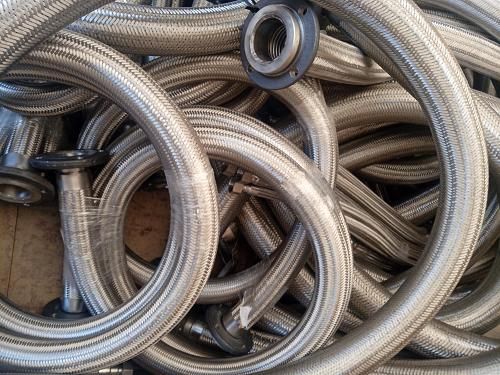

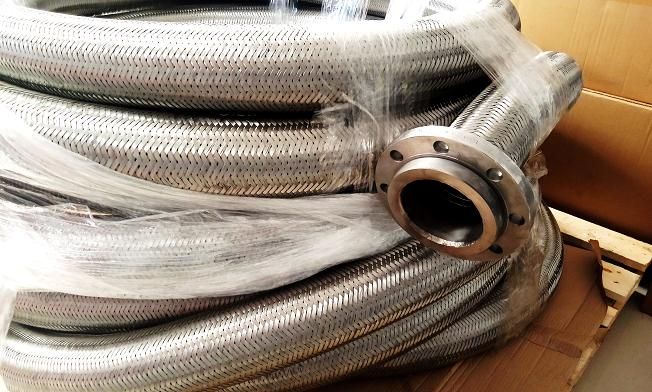

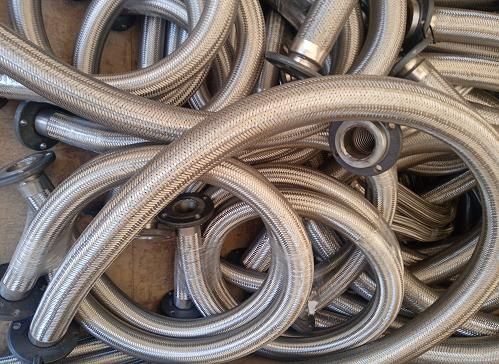

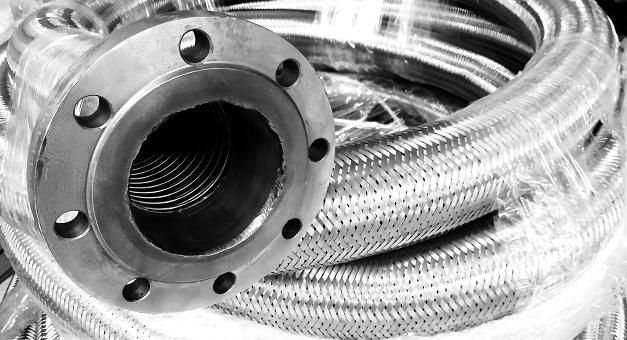

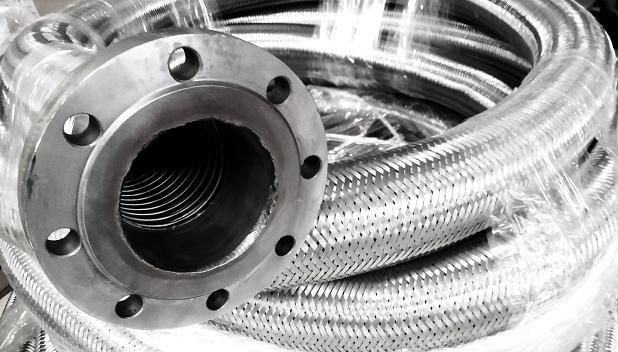

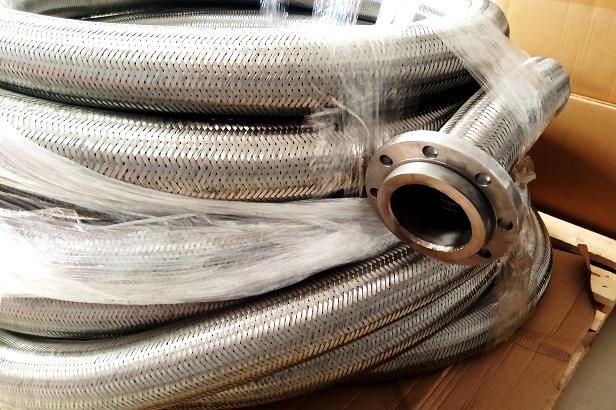

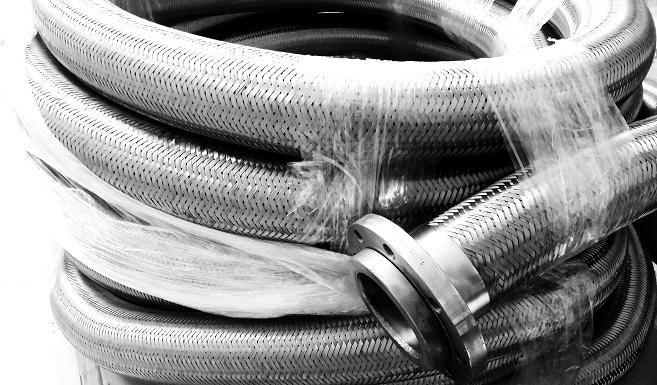

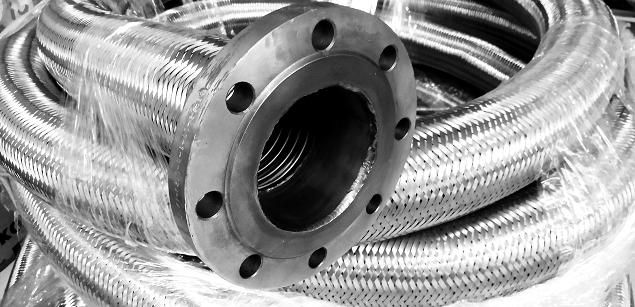

Металлорукав высокого давления из нержавеющей стали с фланцами.

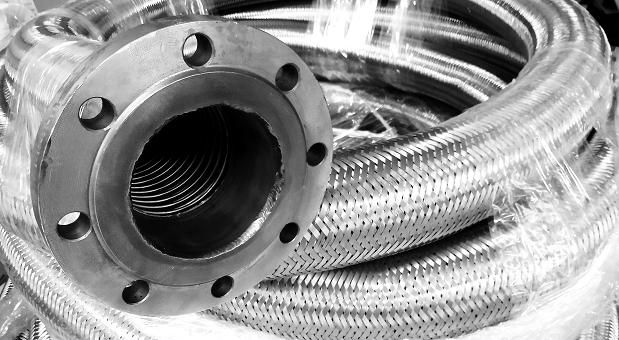

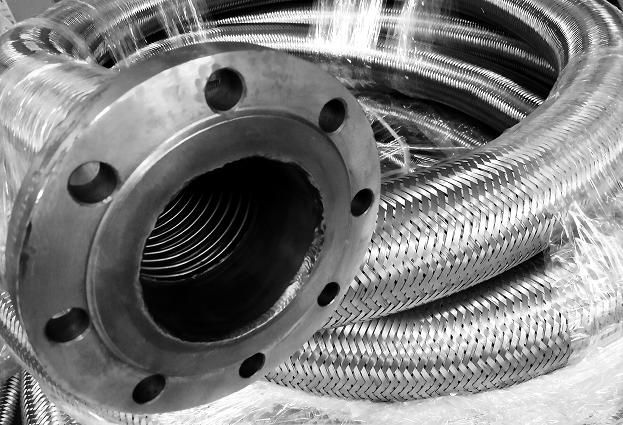

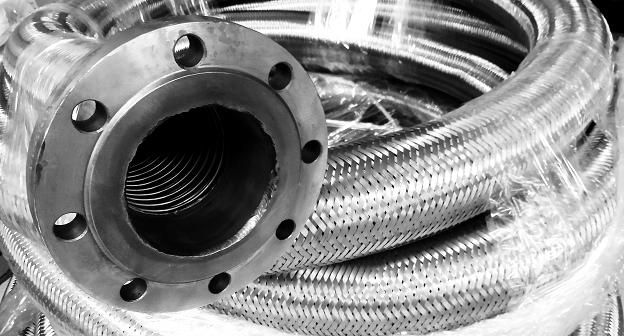

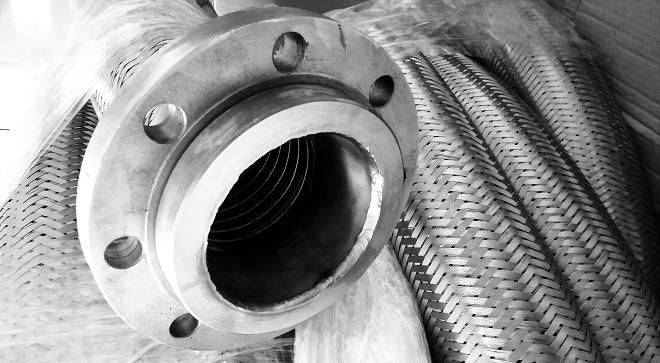

Металлорукав высокого давления из нержавеющей стали с фланцами, изготавливаются из разных деталей: 1) гибкая нержавеющая труба сильфонного типа, 2) проволока из нержавейки которой оплетается гофра труба , 3) штуцер с обсадным кольцом, 4) фланец.

Более подробно состав рукава высокого давления РВД, встречаются и другие названия МРВД, РНВД, РГМ, НРВД, РНВД, и т.д..

1) Нержавеющая гофра труба изготавливается из полос нарезанных из рулона листового металла, заданной ширины дальше сваривается аргонно-дуговой сваркой в трубу сильфонного типа. Для трубы применяется марка нержавеющей стали 09Х18Н9, европейская маркировка AISI 304.

2) Для повышения давления применяется оплетка из нержавеющей проволоки. Маленький диаметр к примеру 1 дюйм без оплетки выдерживает рабочие давление 16 атм. Металлорукав высокого давления из нержавеющей стали с 1 слоем оплетки выдержит 40 атм., с 2 слоями 80 атм., с 3 слоями 120 атм. Способ плетения, марка и толщина также влияют на рабочие давление металлорукава высокого давления из нержавеющей стали с фланцами .

3) Ниппель с кольцом под приварку к гофре трубе в оплетке с нужным количеством слоёв согласно техническому заданию.

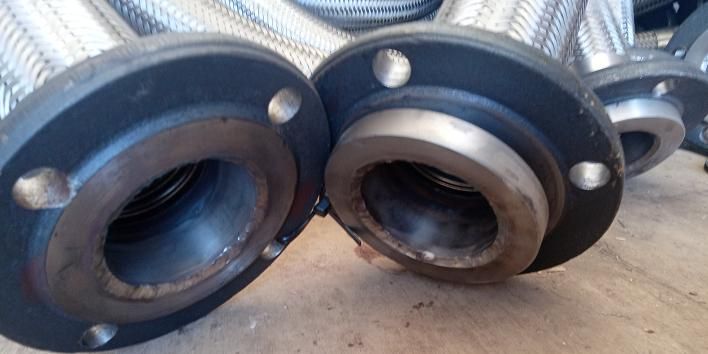

4) Фланец из нержавеющей стали AISI 304, AISI 316 приваривается к ниппелю и обсадным кольцом. МРВД металлорукав высокого давления из нержавеющей стали могут комплектоваться с фланцами более дешевыми Ст20 или специальные сплавы стали например как Ст.09Г2С ГОСТ 33259-2015.

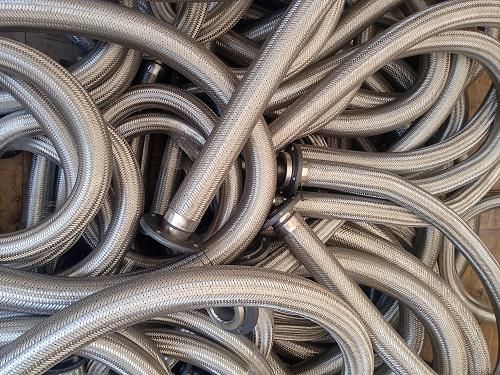

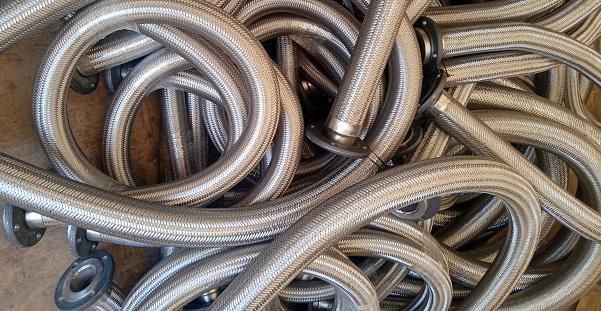

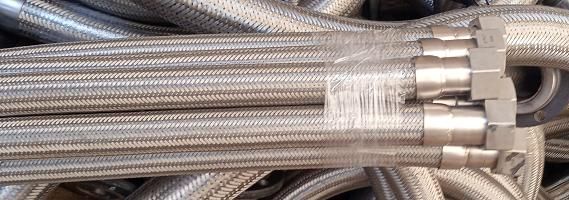

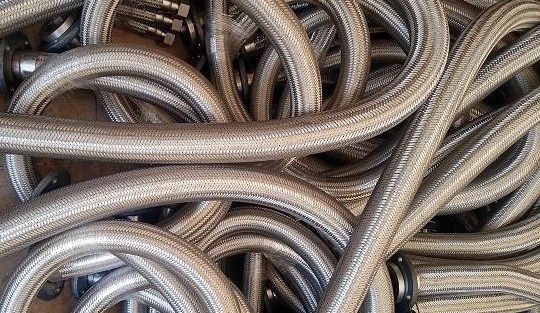

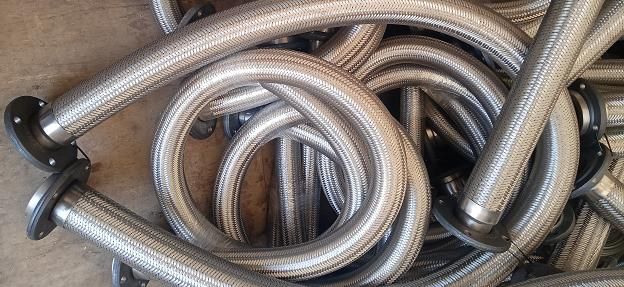

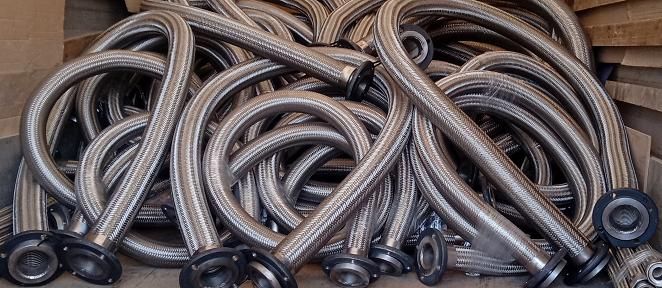

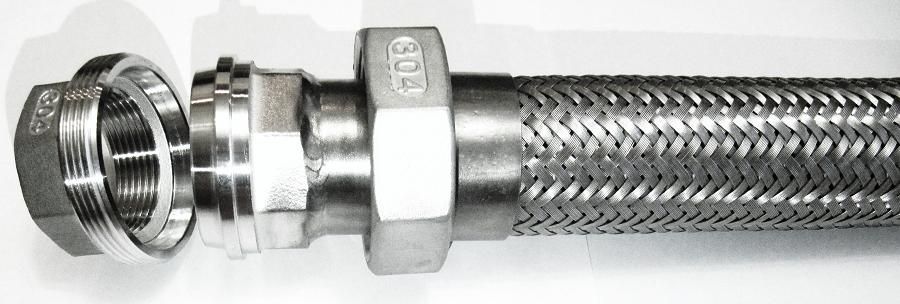

Металлорукав РВД рукав высокого давления из нержавеющей гофра трубы с фланцами 80 мм, 100 мм, и тд могут изготавливаться под разное давление, это зависит к примеру от количества слоев оплетенной проволоки. Фланцы РВД или другие названия МРВД, РНВД, РГМ, НРВД, РНВД, и т.д., тоже изготавливаются под разное давление и из разных материалов. Гибкие рукава с фланцами ст20 самый дешевый вариант, гибкие трубы с фланцами из нержавеющей стали самые дорогие. Гибкий гофрированный рукав ( шланг, труба) из нержавеющей стали может производится с фланцами из стали марки Ст. 09Г2С. Металлорукав высокого давления с фланцами Ст. 09Г2С диаметром 80мм, 100 мм и тд. Часто запрашивают производства связанные с высокими и низкими температурами. А также на участках в нефтехимической промышленности. РНВД рукав нержавеющей высокого давление может производится под приварку, под резьбовой соединение, под быстро разъемное соединение БРС (камлоки), и дргие способы соединения. Но в основе РВД находится гибкая гофра труба из нержавеющей стали сильфонного типа, оплетенная проволокой в один слой, в два слоя, в три слоя в зависимости от технических условий эксплуатации НРВД.

Металлорукав РВД рукав высокого давления из нержавеющей стали с фланцами, изготавливаются из разных деталей: 1) гибкая нержавеющая труба сильфонного типа, 2) проволока из нержавейки которой оплетается гофра труба , 3) штуцер с обсадным кольцом, 4) фланец.

Более подробно состав металлорукава РВД рукава высокого давления, встречаются и другие названия МРВД, РНВД, РГМ, НРВД, РНВД, и т.д..

1) Нержавеющая гофра труба изготавливается из полос нарезанных из рулона листового металла, заданной ширины дальше сваривается аргонно-дуговой сваркой в трубу сильфонного типа. Для трубы применяется марка нержавеющей стали 09Х18Н9, европейская маркировка AISI 304.

2) Для повышения давления применяется оплетка из нержавеющей проволоки. Маленький диаметр к примеру 1 дюйм без оплетки выдерживает рабочие давление 16 атм. Металлорукав высокого давления из нержавеющей стали с 1 слоем оплетки выдержит 40 атм., с 2 слоями 80 атм., с 3 слоями 120 атм. Способ плетения, марка и толщина также влияют на рабочие давление металлорукава высокого давления из нержавеющей стали с фланцами .

3) Ниппель с кольцом под приварку к гофре трубе в оплетке с нужным количеством слоёв согласно техническому заданию.

4) Фланец из нержавеющей стали AISI 304, AISI 316 приваривается к ниппелю и обсадным кольцом. МРВД металлорукав высокого давления из нержавеющей стали могут комплектоваться с фланцами более дешевыми Ст20 или специальные сплавы стали например как Ст.09Г2С ГОСТ 33259-2015.

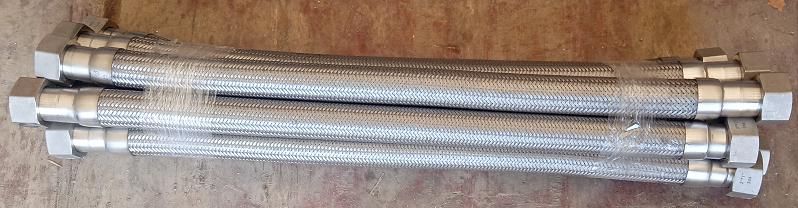

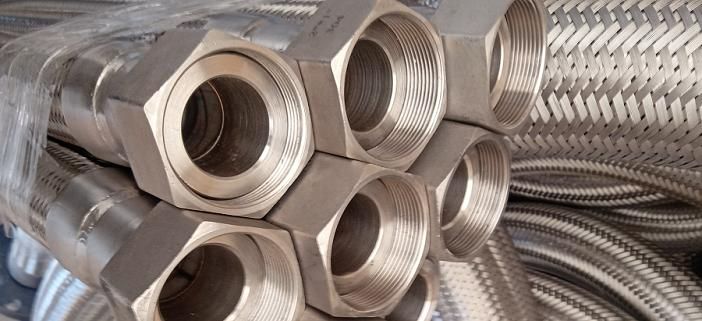

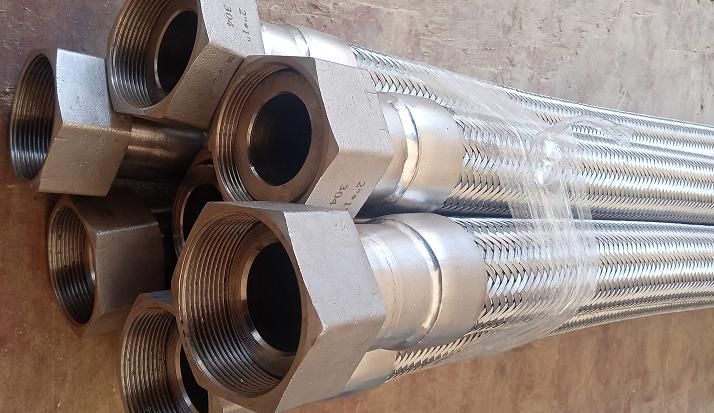

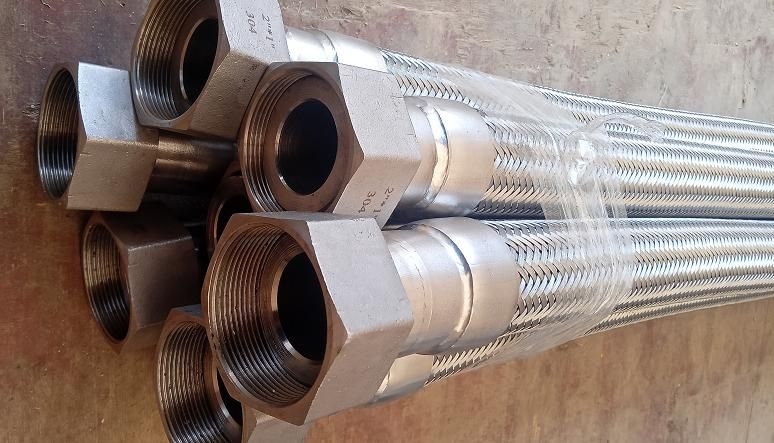

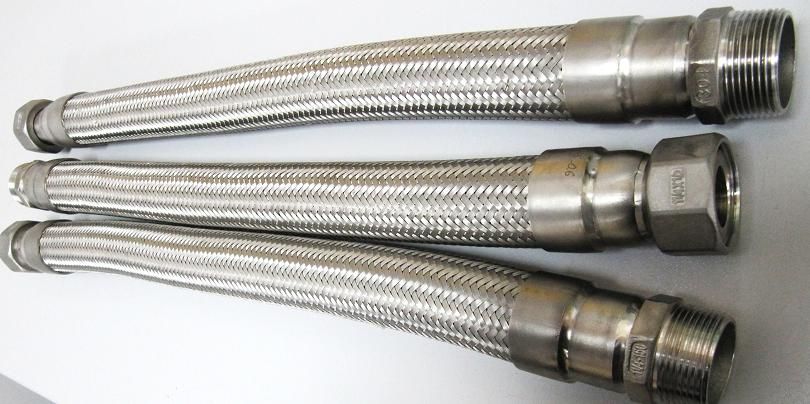

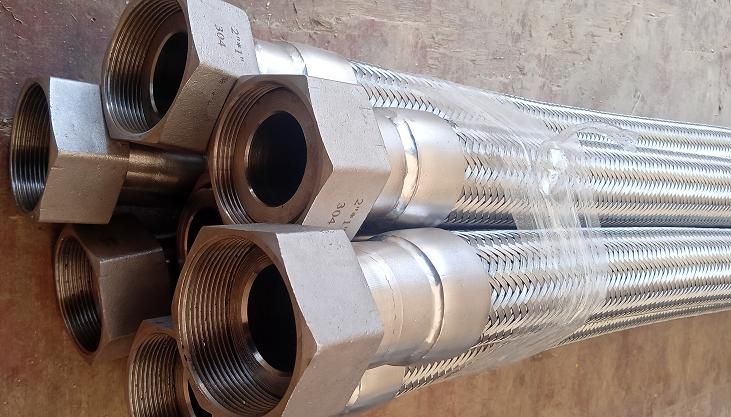

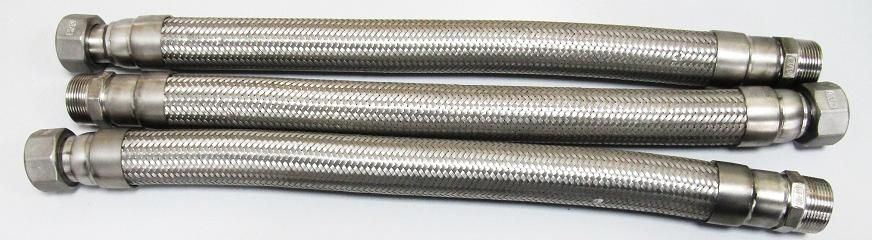

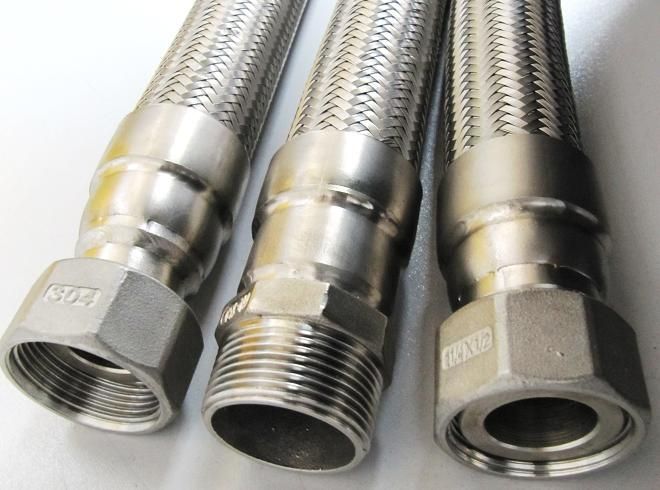

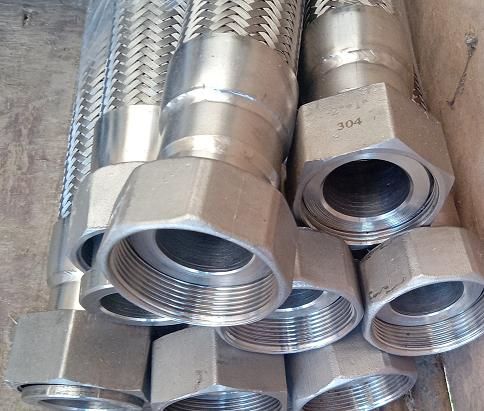

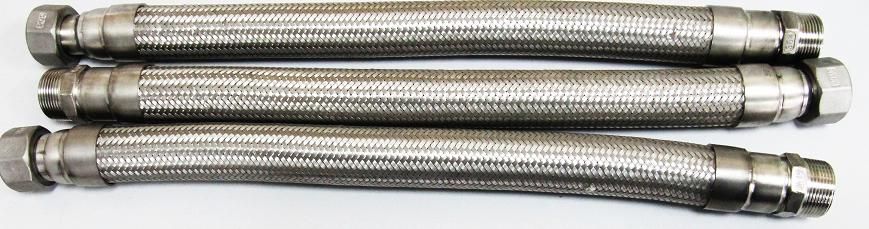

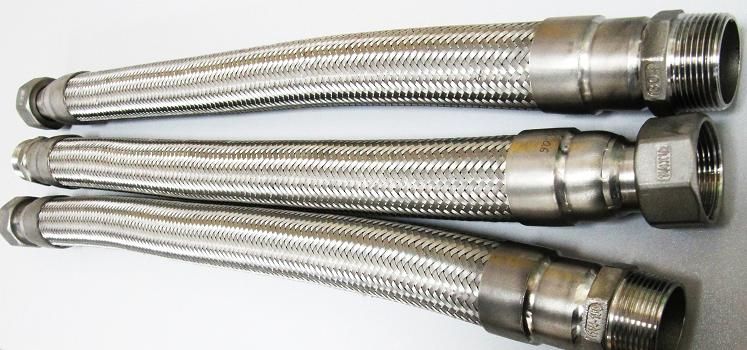

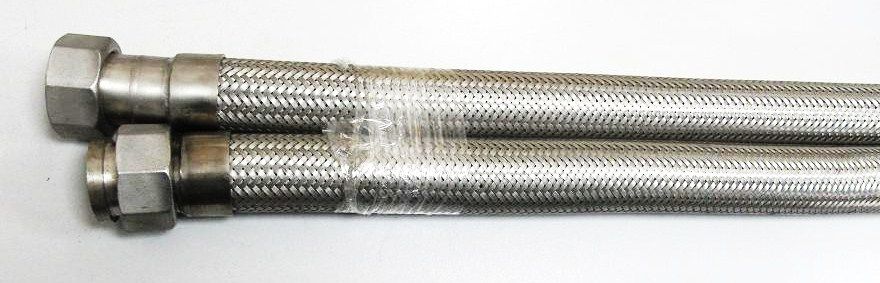

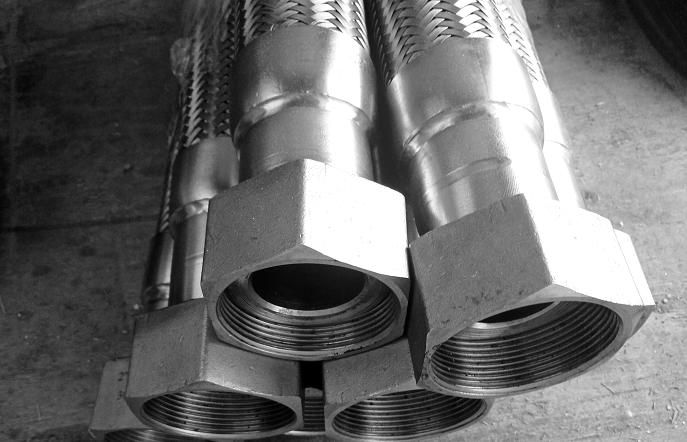

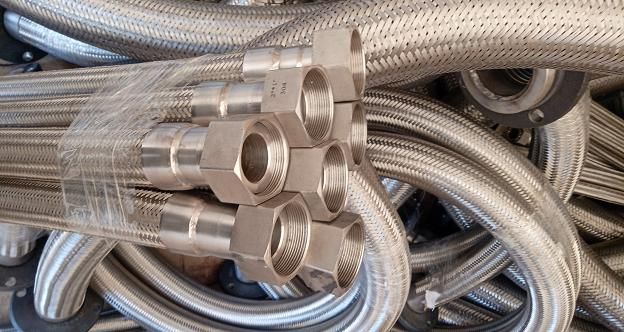

Гибкие шланги высокого давления.

Гибкие шланги для подключения оборудования или прокладки трубопровода в труднодоступных местах применялись давно. Но в последнее время с увеличением мощностей и приходу новых технологий приходит и запрос на новые системы. Сегодня всё больше делается запрос на нержавеющие стали. Оборудование, трубы, фитинги из нержавейки становятся дешевле а надежность проверена годами. К примеру раньше медные трубы были дешевле нержавейки, и проще в монтаже. Сейчас трубопровод из меди стал заоблачным. Трубы из нержавейки стали дешевле, а системы монтажа вышли на новый уровень. Сегодня есть нержавеющие трубы тонкостенные который собираются на пресс фитингах. Монтаж таких труб быстрый и надежный его можно даже замуровывать в стены. Также из нержавейки появились гибкие подводки из нержавеющей стали с диаметрами 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм, 11/4 дюйма, 11/2 дюйма, 2 дюйма и 2 ½ дюйма. Такие гибкие шланги выдерживают давление от 16 атм до 5 атм в зависимости от диаметров. Но для увеличения давления и диаметра, есть металлорукав высокого давления сделанный на основе гибких подводок из нержавеющей гофра трубы. Принцип взят от старых гибких подводок из ЕПДМ оплетенных проволокой. Но цена получается высокой связано это в первую очередь с большим объемом ручного труда. Сделать это на потоке пока нет возможности из за небольших объемов и не повторяемости каждого изделия. Производство РВД рукавов высокого давления из нержавеющей стали, состоит из токарных работ, там вытачиваются концовки для приварки к трубе и слою обмотки, могут быть фланцевые, в виде накидных гаек, резьб и тд. Заказать гайки на крупном производстве для удешевления для этого нужен большой заказ. Закупить стандартные но они сделаны с небольшим числом витков (не глубокие) ведь они не рассчитаны на большое давление. К примеру если в техническом задании запрашивается давление 80 атм. То изготавливается гибкая сильфонная труба из нержавейки, и потом отплетается проволокой в один слой в два или в три слоя. Таким образом мы делаем сам гибкий шланг из нержавеющей стали, который выдержит давление 80 атм (это к примеру может быть запрос на большие давление или меньшие). А резьба если там будет 3-4 витка выдержит давление, конечно нет. Поэтому гайки изготавливаются токарем под каждый заказ. Труба тоже производится под каждый заказ то нужен диаметр 80 мм, то 100 мм, 120 мм, то 150,…. . Потом это всё собирает и обваривает сварщик, который все это делает в инертном газе аргоне. К тому же бывают запросы например гайки из 316 нержавейки или 304, также дела обстоят и с фланцами например рукава высокого давления диаметр 80 сталь Ст.09Г2С ГОСТ 33259-2015.

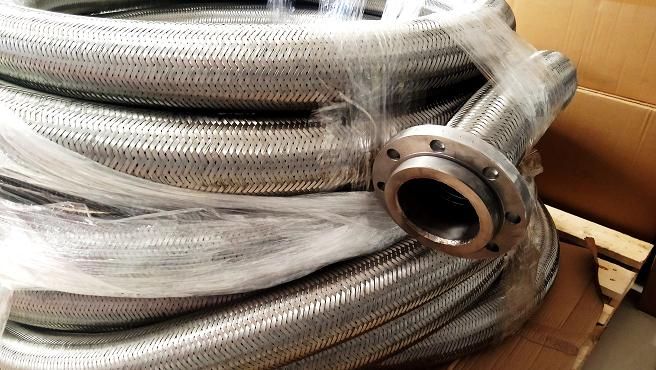

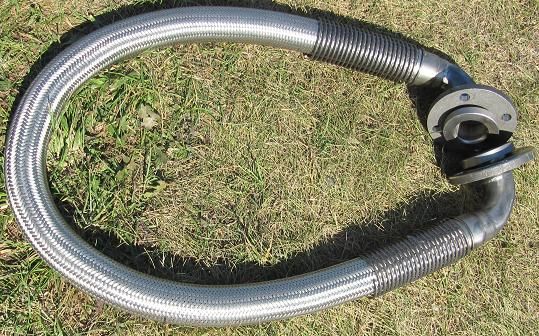

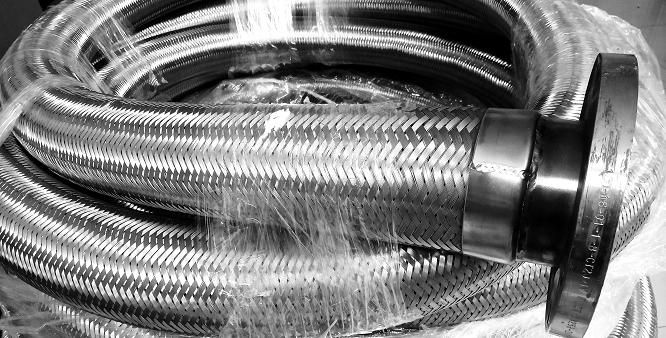

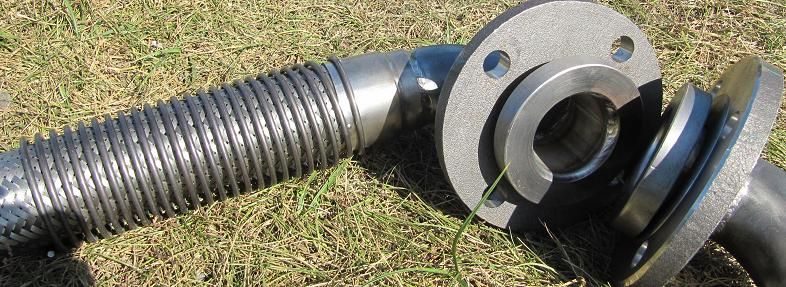

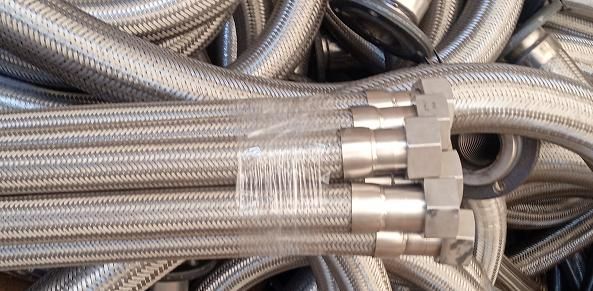

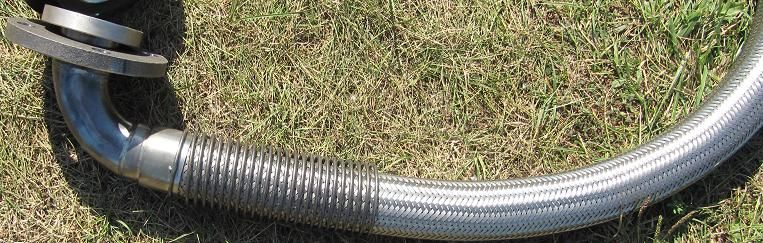

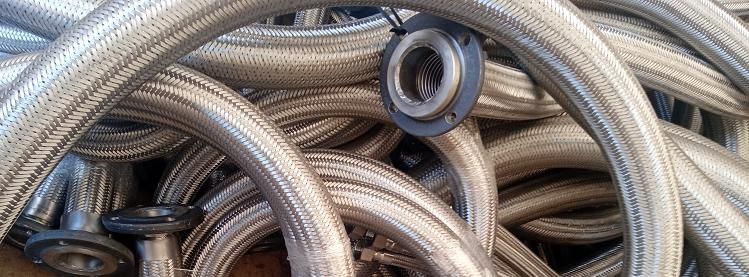

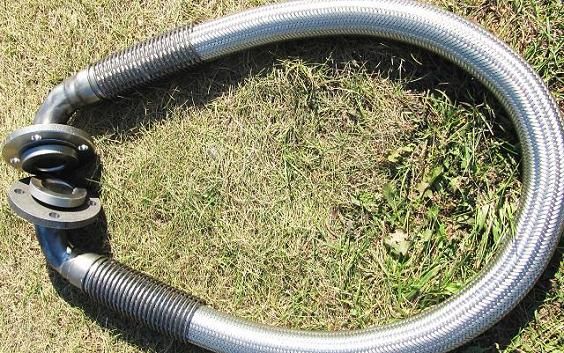

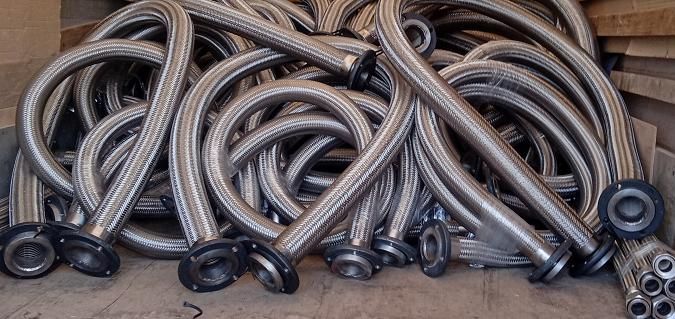

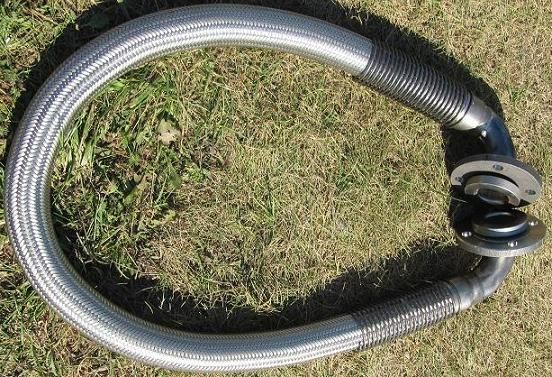

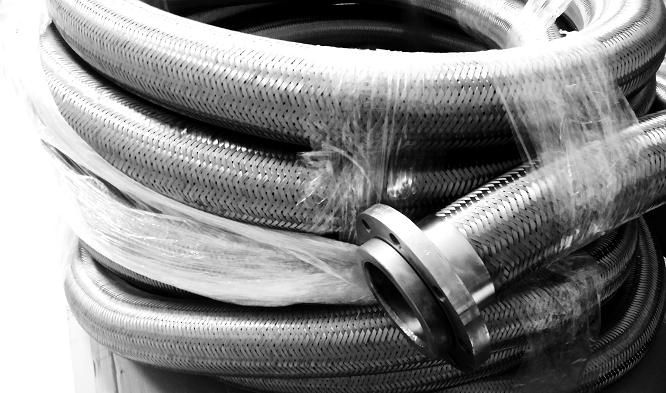

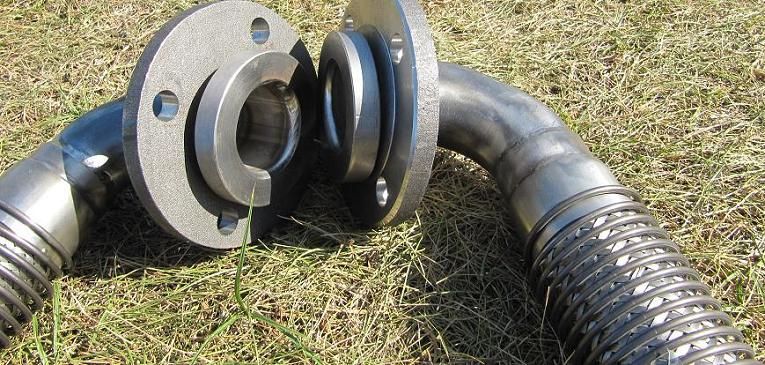

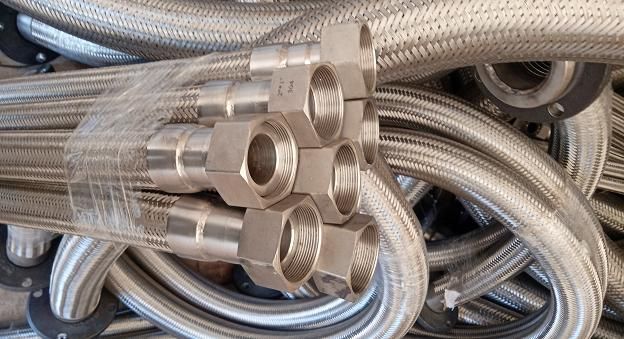

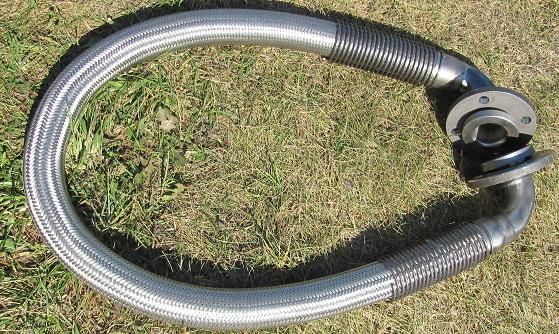

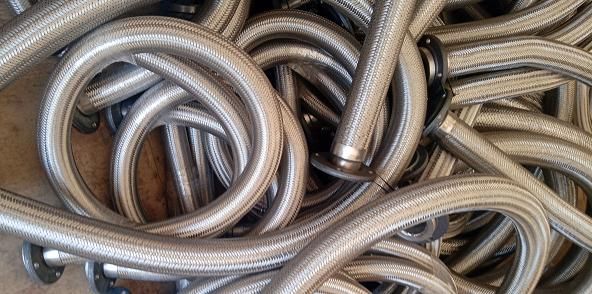

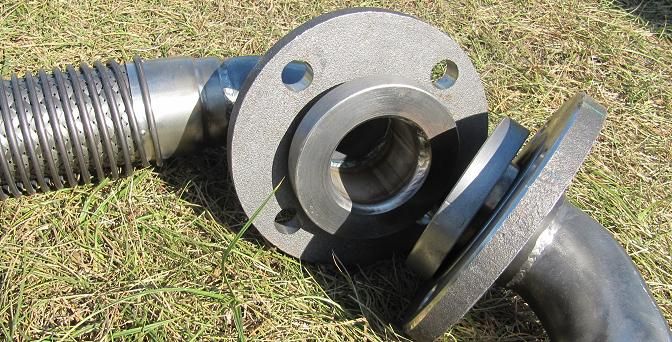

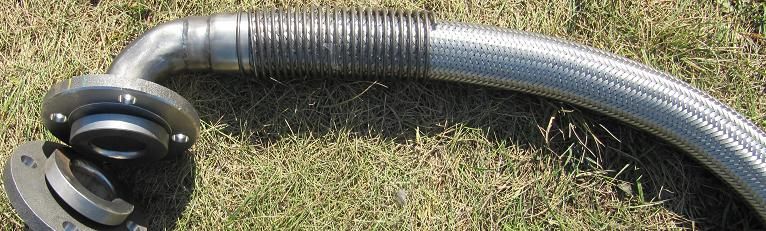

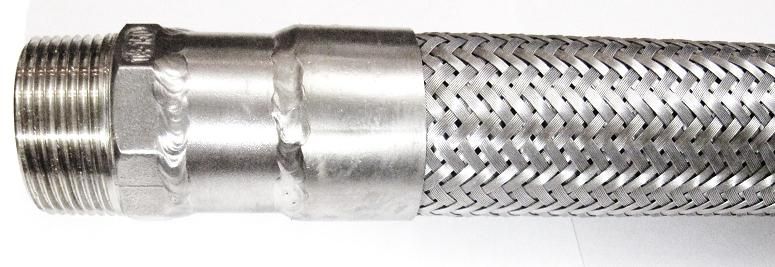

Ниже на фотографиях сложно изготовленное изделие. В этом металлорукаве высокого давления есть пружина, углы, свободные фланцы. Для производства нужно подготовить все детали, для начала нужно нарезать штрипс нужной ширины (ленты) для изготовления гофра трубы. Потом изготовить гофра трубу и оплести ее проволокой, в один или несколько слоев. Количество слоев увеличивает рабочие давление при котором может работать металлорукав, но уменьшает радиус изгиба. Дальше в токарном цехе подготавливается ниппель к которому будет приварена труба и оплетка, и по верх приваривается стакан (муфта) которая делает этот узел более надежным и эстетичным. Дальше токарь подготавливает угол и фланцы, для лучшего соединения при сварки. Свободные фланцы в основном делаются из двух приварных фланцев на токарном станке. Пружины заказываются на специальном предприятии которые специализируются на данной продукции. Металлорукав высокого давления с пружинами изготавливаются для большего срока эксплуатации где происходит сгибание и разгибание РВД. Угловые рукава высокого давления производятся для станков и оборудования с сложными подсоединениями. Свободные фланцы с двух сторон или хотя бы с одной стороны, делают удобным подключение к фланцам не поворотным, которые уже установлены на оборудовании и трубопроводе.
