РВД рукав высокого давления из нержавеющей стали.

Рукав высокого давления из нержавеющей стали.

РВД из нержавейки.

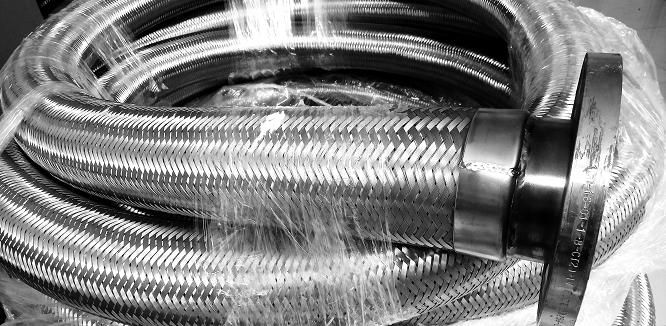

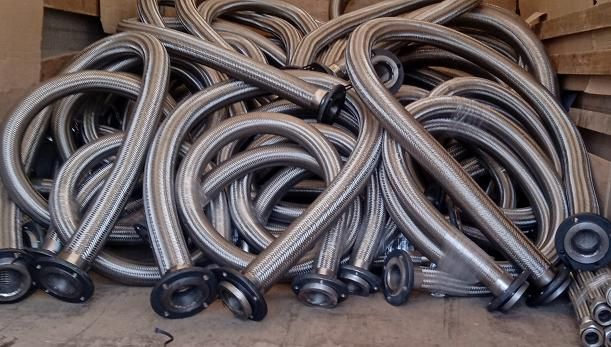

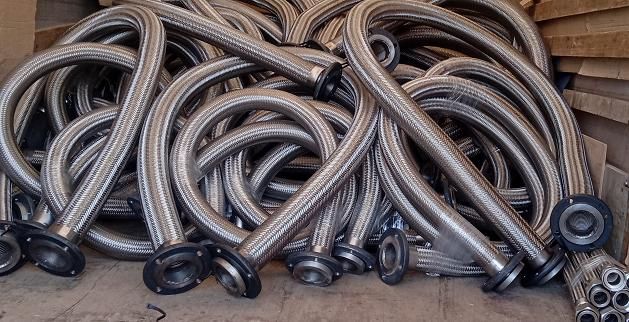

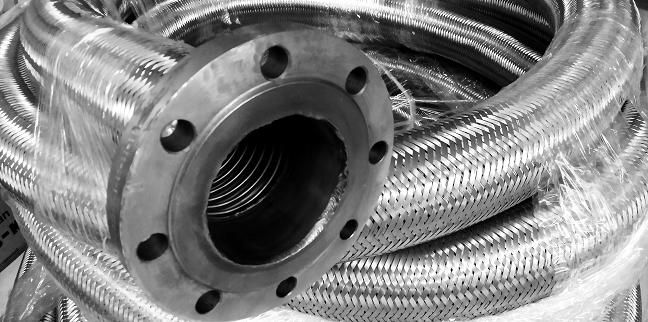

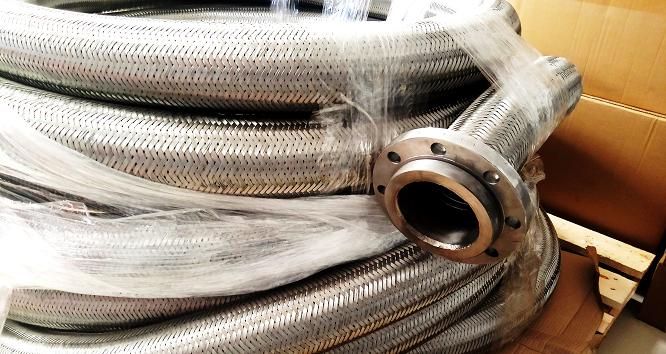

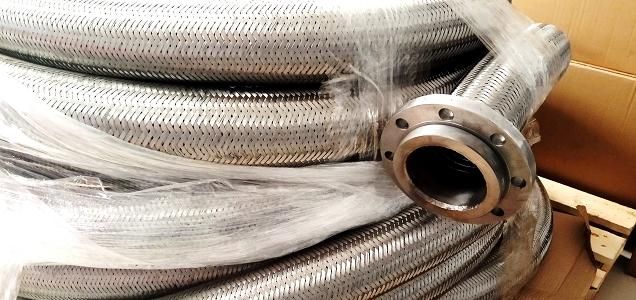

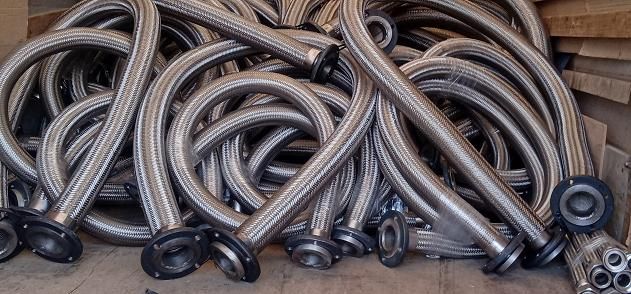

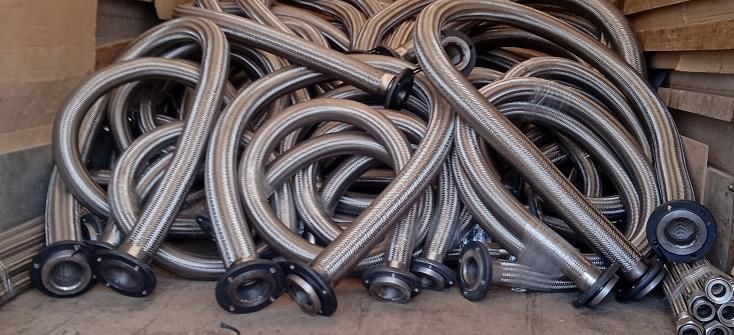

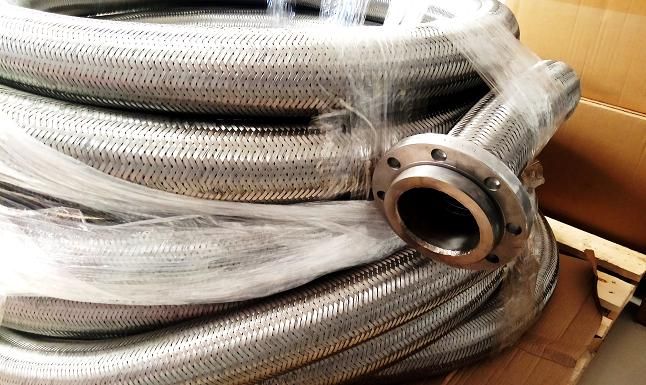

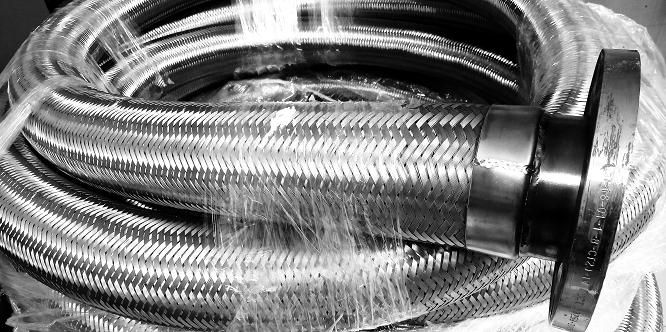

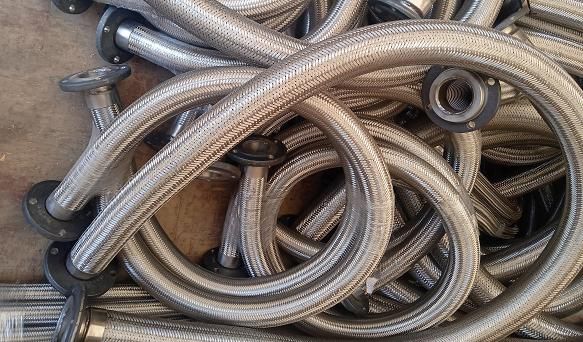

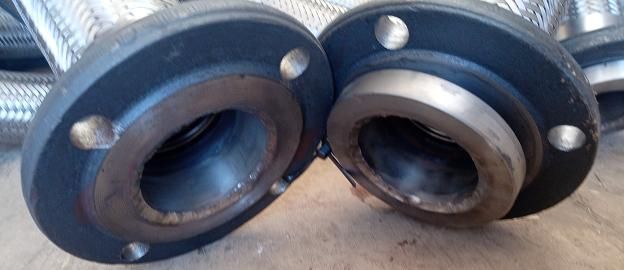

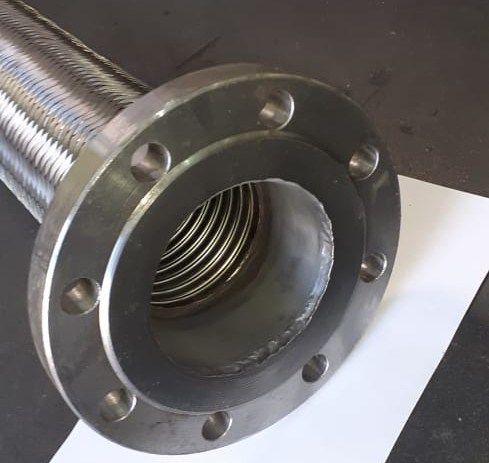

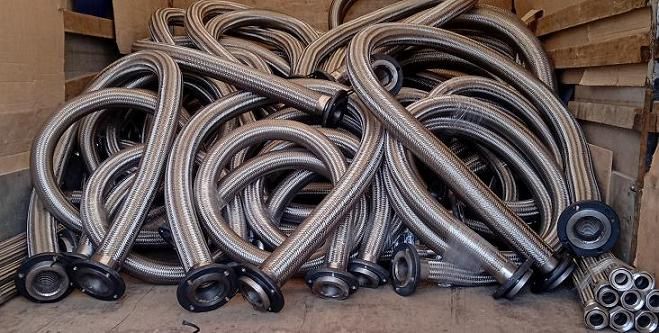

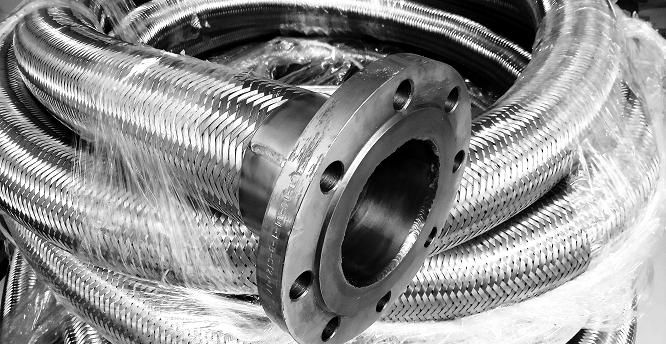

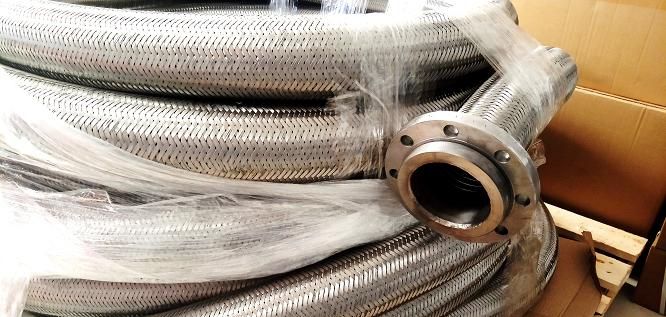

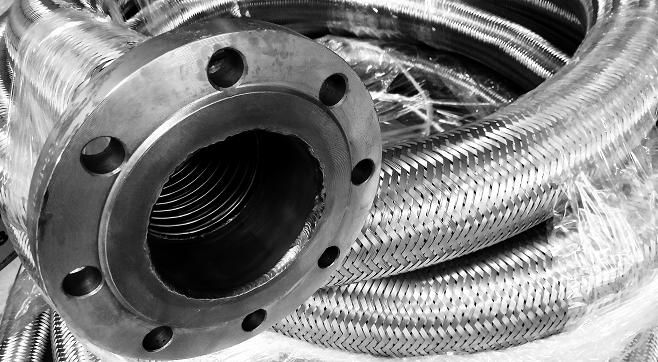

РВД из сильфонной нержавеющей трубы по кроям с фланцами производятся под разное давление, зависит от числа слоев оплетки. Фланцы РВД рукавов высокого давления или другие названия МРВД, РНВД, РГМ, НРВД, РНВД, и другие, могут производится из разных материалов. РВД из нержавеющей стали с фланцами ст20 самый дешевый вариант, РВД с фланцами из нержавеющей стали самые дорогие. РВД из нержавеющей стали может производится с фланцами из стали марки Ст. 09Г2С. МРВД с фланцами Ст. 09Г2С. Фланцы Ст. 09Г2С нужны для производства связанные с высокими и низкими температурами. Или например на транспортировки ГСМ в нефтехимической промышленности. РНВД рукав нержавеющей высокого давление изготавливается под приварку, под резьбовой соединение, под быстро разъемное соединение БРС (камлоки). МРВД в её основе находится сильфонная труба из нержавеющей стали сильфонного типа, оплетенная проволокой в один слой, в два слоя, в три слоя в зависимости от технических условий эксплуатации НРВД.

МРВД, РВД, РНВД, РГМ, МРВД, РНВД - рукава высокого давления из нержавейки.

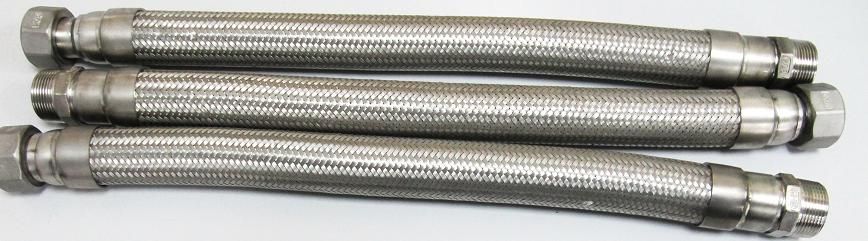

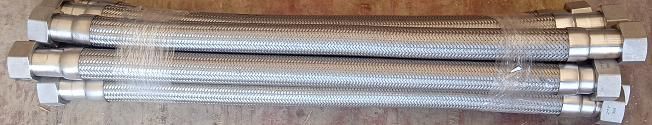

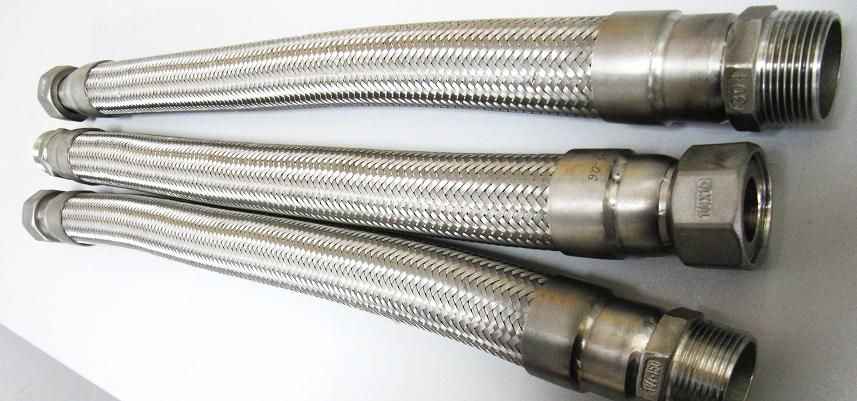

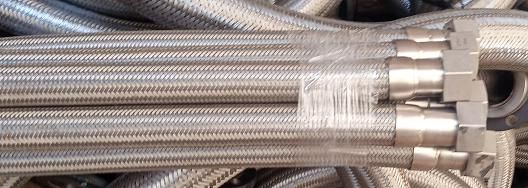

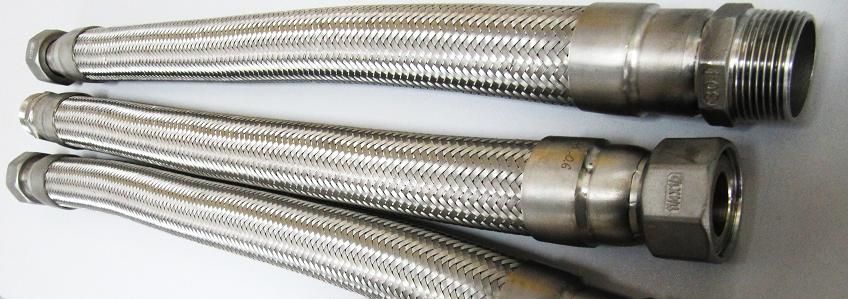

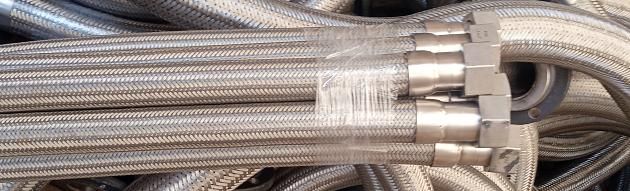

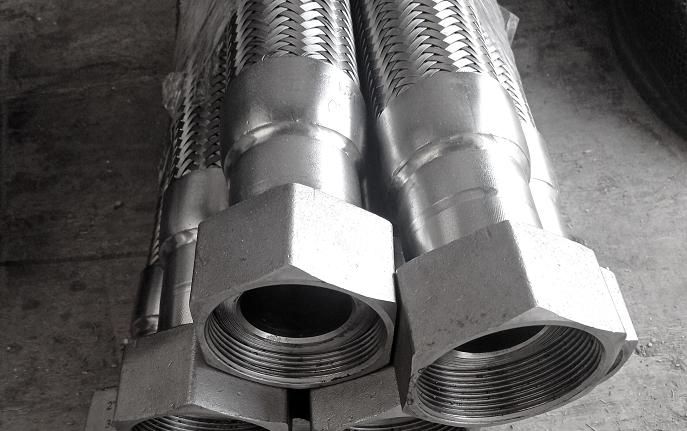

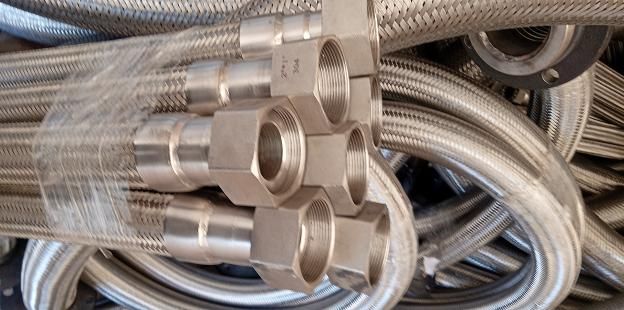

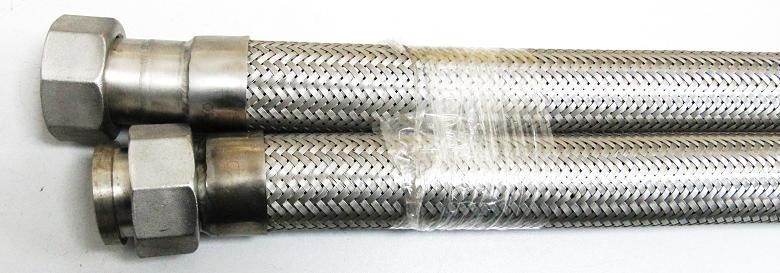

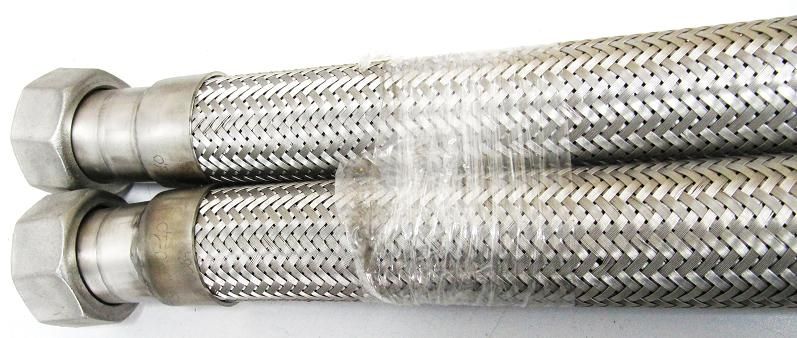

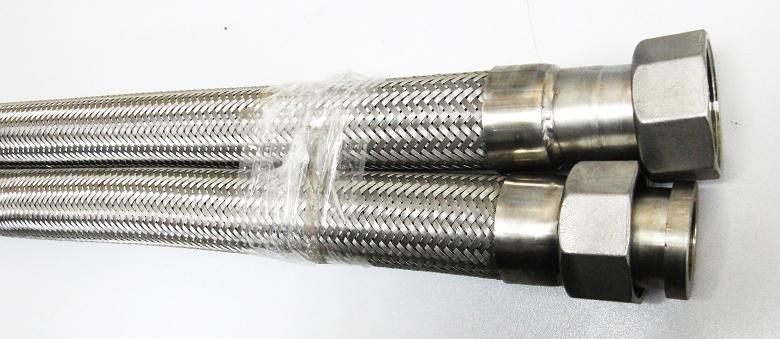

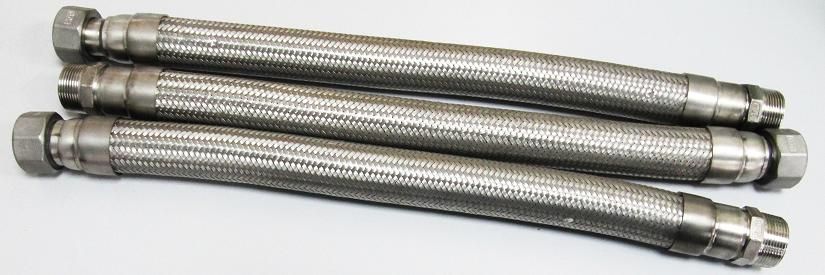

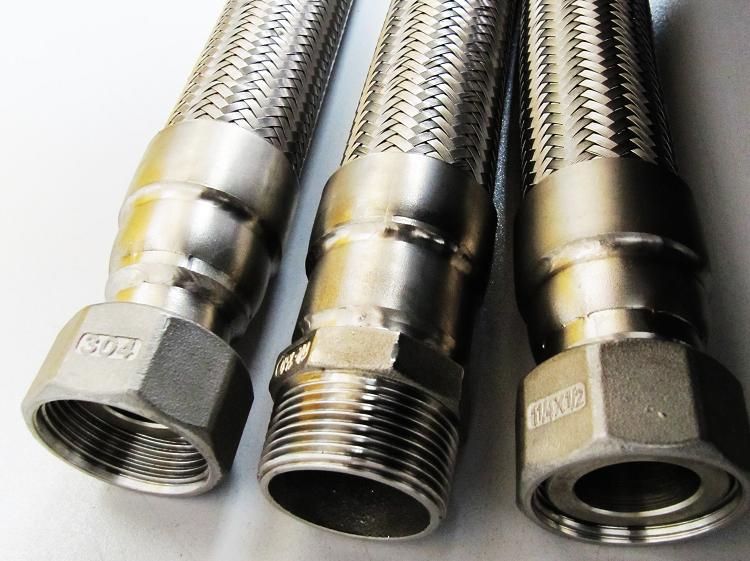

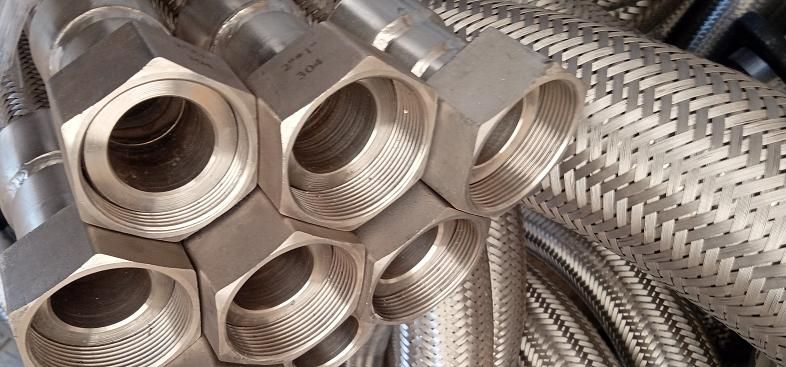

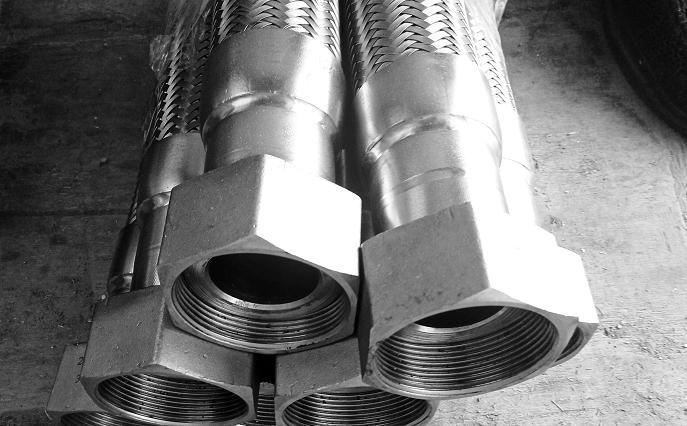

НРВД - нержавеющей рукав высокого даления с накидными гайками по кроям производятся с разным количеством оплётки, это зависит от технического задания по давлению. Каждый слой оплетки увеличивает давление при котором НРВД может работать. Рукав высокого давления может и с другими названиями — МРВД, РВД, РНВД, РГМ, МРВД, РНВД, и другие. Для МРВД диаметром до 50 чаще используют накидные гайки до 2 ½ дюйма. Резьбовые соединения удешевляют системы трубопроводов. Это проискодит за счет муфтовых фильтров, кранов, обратных клапанов, и т.д.. Сравнивая шаровый кран из нержавеющей стали трёхходовой 1 ½ дюйма с резьбовым соединением и такой же с фланцевым соединением цена будет отличатся в разы. Для транспортировки ГСМ в нефтехимической промышленности или кислот с щелочами в химической промышленности, лучшие что на сегодня есть нержавеющая сталь. Но и пищевая промышленность сегодня не может обходится без трубопроводов и оборудования из нержавеющей стали. Рукав нержавеющей высокого давление производится под приварку, под резьбу, под быстро разъемное соединение БРС (камлоки). НРВД — это гибкая подводка из нержавеющей стали в основе которой находится гофрированная труба из нержавейки, оплетенная проволокой в один слой, в два слоя, количество слоёв на прямую зависит от тех. задания РВД.

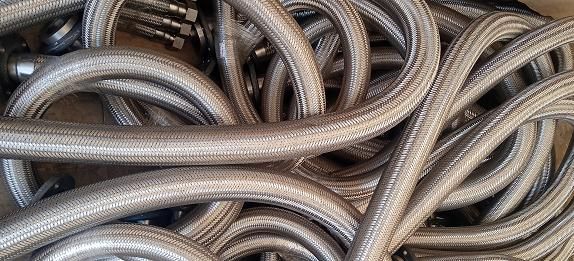

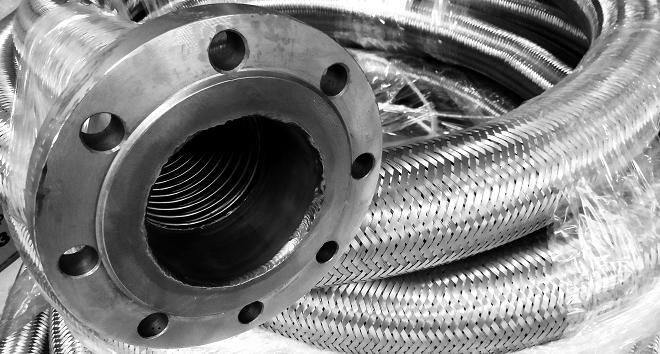

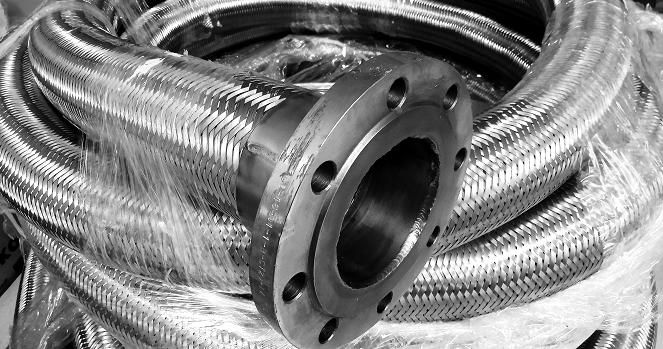

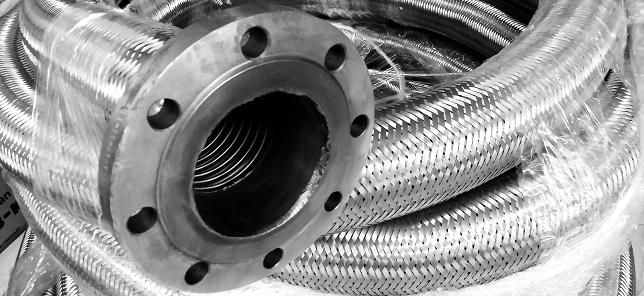

РВД рукава высокого давления из нержавеющей стали с фланцами МРВД, РНВД, РГМ, НРВД, РНВД — это гибкие шланги из из нержавеющей гофра трубы оплетенная поверх проволокой в один или несколько слоев. По кроям приварены концовки аргонно-дуговой сваркой согласно техническому заданию: накидные гайки, американки, резьбы, фланцы, быстроразъемные фитинги.

При рассмотрении всех частей рукава высокого давления сокращенно РВД.

1) Труба сильфонного типа из нержавеющей стали, которая изготавливается из полос нарезанных из рулона листового металла - штрипсы шириной согласно диаметру будущего изделия. Сваренная в дальнейшим аргонно-дуговой сваркой в трубу из гофр. Материал который применяется для производства сильфонной трубы - это нержавеющая сталь марки 08Н18Н10 европейская маркировка AISI 304.

2) Для усиления стенок применяется оплетка, она повышает технические характеристики по давлению металлорукавов высокого давления. Без оплетки гибкий металлический шланг в виде гибкой подводки ½ дюйма можно изготовить с рабочим давлением 16 атм. РВД рукав высокого давления из нержавейки с одним слоем оплетенным проволокой будет работать с рабочим давлением 40 атм., оплетка из двух слоёв - 80 атм., оплетка в три слоя - 120 атм. Это зависит не только от слоёв оплётки но и от толщины и марки проволоки.

3) Для перехода от металлорукава оплетенного прволокой нужен штуцер с обсадным кольцом в виде стакана он приваривается аргонно-дуговой сваркой. В дальнейшем к нему будет приваривается например фланец.

4) Последня часть металлического шланга из нержавейки концовки — это могут быть накидные гайки, американки, резьбы, фланцы, быстроразъемные фитинги.

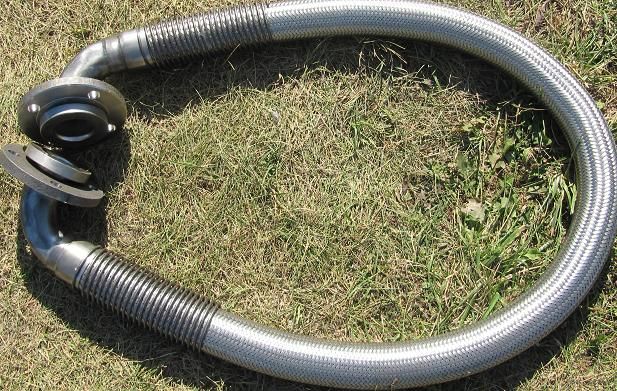

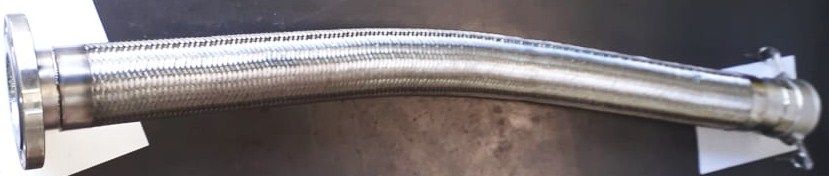

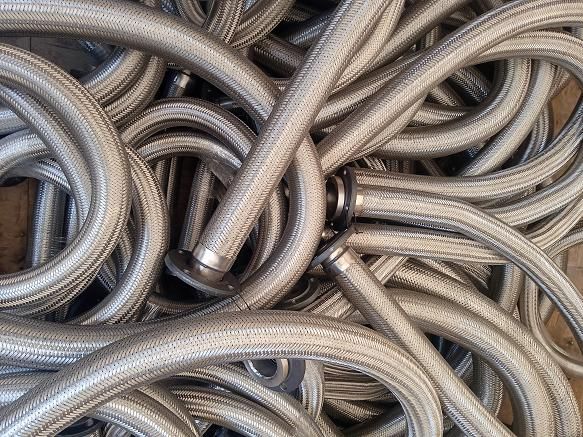

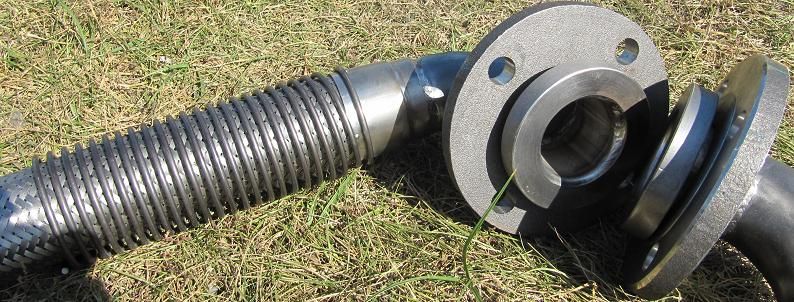

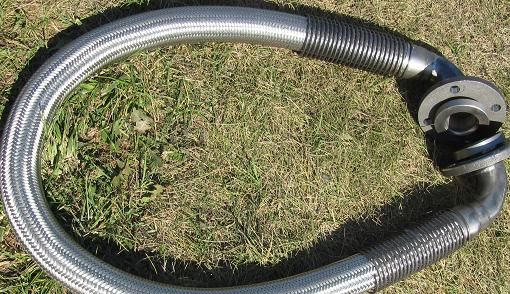

Рукав высокого давления из нержавейки с пружинами, свободными фланцами, углами, камлоками производятся под заказ разными длинами диаметрами и давлением. Ниже на фото РВД рукава высокого давления сложно комбинированные:

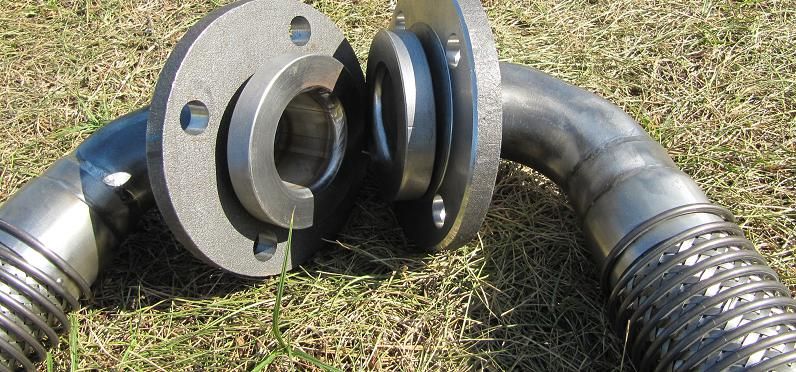

1) Свободные фланцы они изготовлены из двух комплектов не поворотных приварных фланцев токарем. Это трудоемкий процесс изготовления;

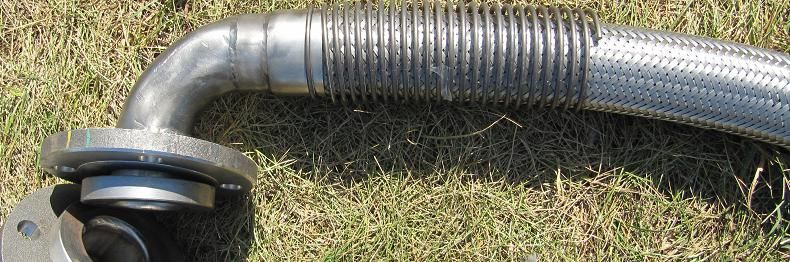

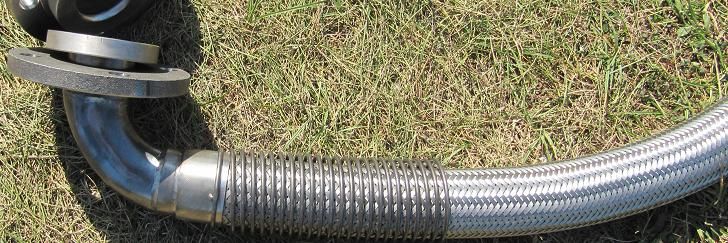

2) Углы под 90 градусов приваренный к подготовленным токарем ниппелям ( важно подготовить части для хорошего соединения сварщиком ). Данное соединение из нержавеющей стали и оно варится в инертном газе.

3) Пружины для укрепления мест возле фитингов, фланцев. Для РВД рукавов из нержавеющей стали который периодически сгибаются и разгибаются нужно приваривать пружины, это не решает полностью вопрос усталости металла в местах изгиба, но увеличивает срок службы в разы.

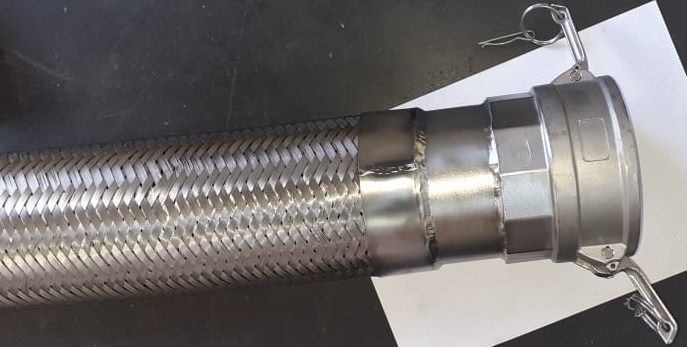

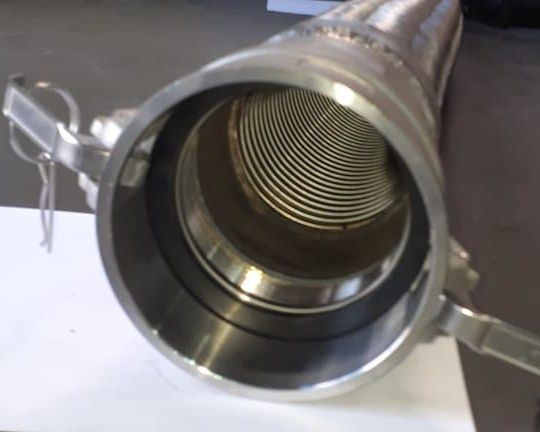

4) РВД рукав высокого давления с камлоками из нержавеющей стали, такое соединение часто применяют в пищевой промышленности. Но и на станках для быстрого подключения систем трубопроводов. В данном случае соединение еще и работает как предохранитель, так как соединение не выдерживает больших давлений.
