Металлорукав с фланцами

РВД Рукав высокого давления с фланцами.

Рукав высокого давления с фланцами.

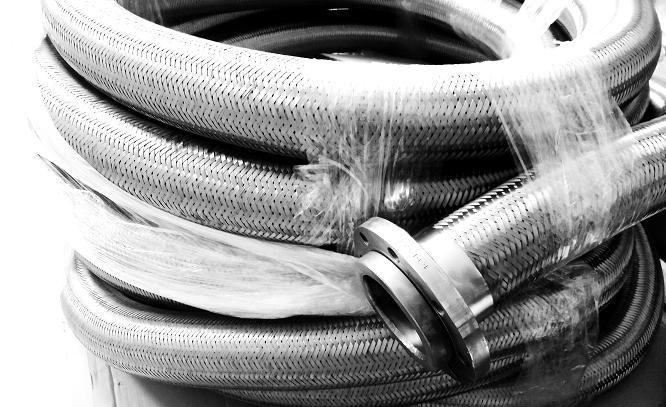

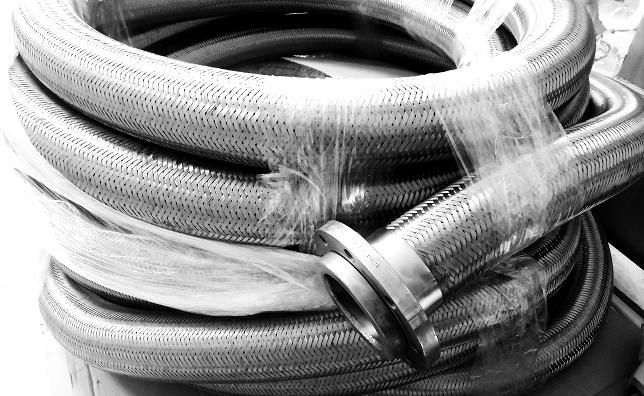

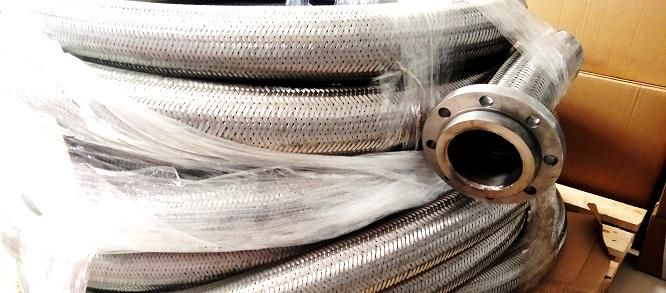

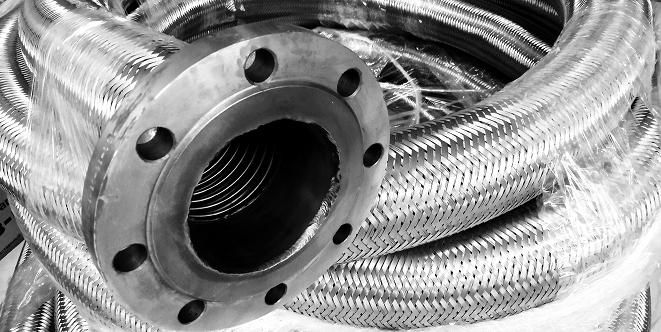

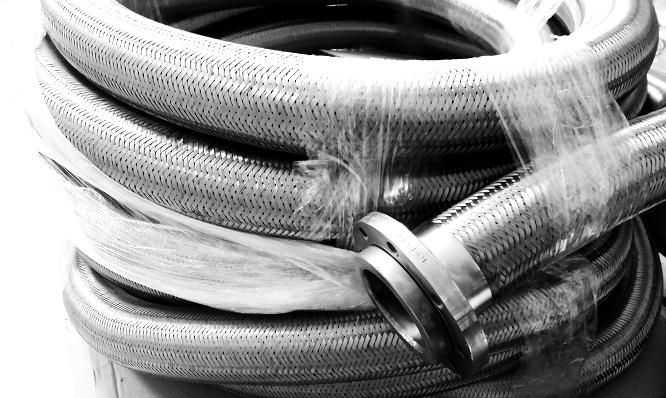

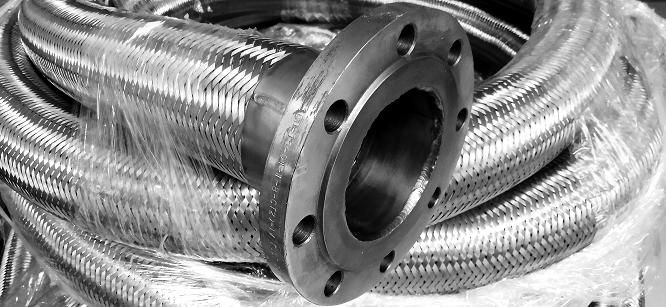

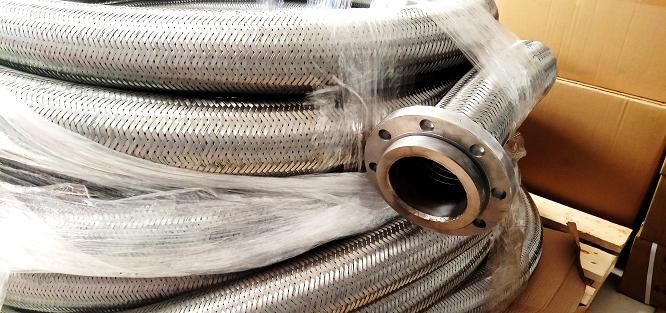

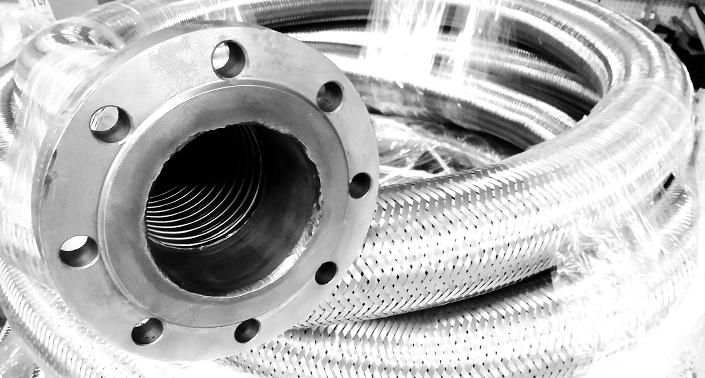

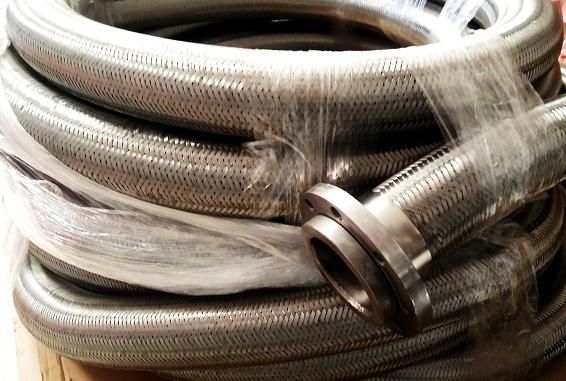

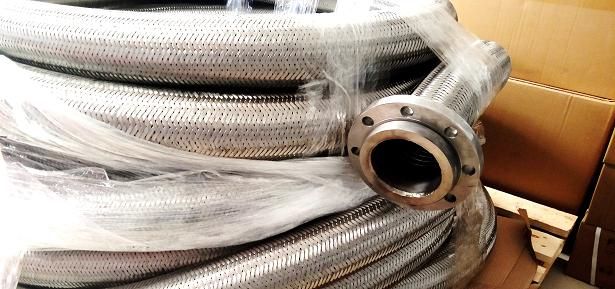

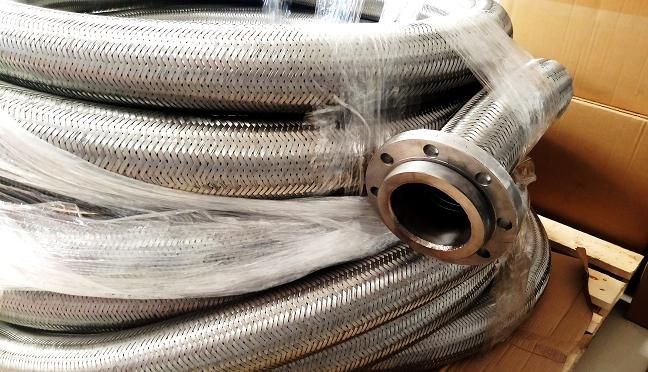

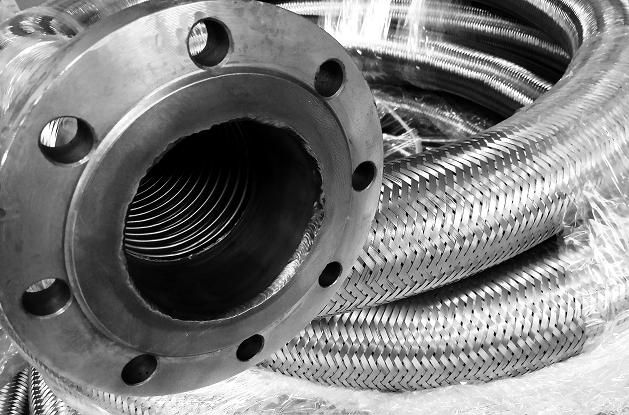

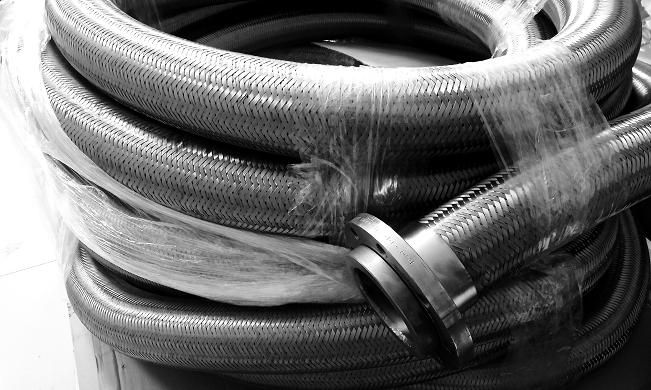

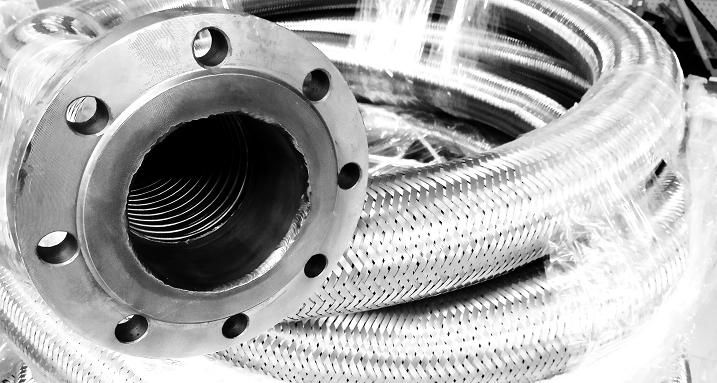

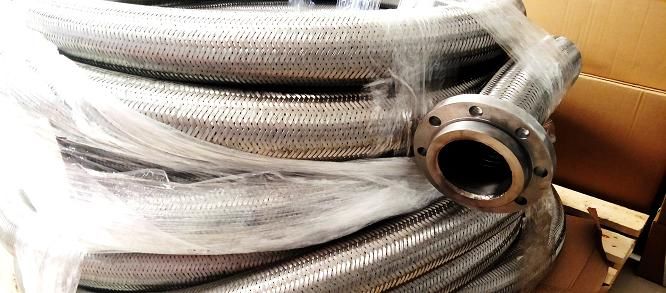

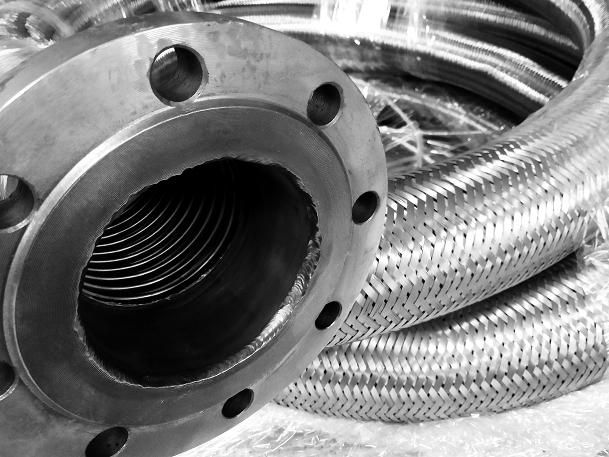

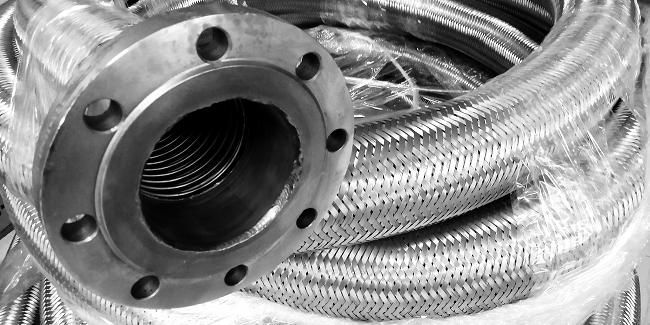

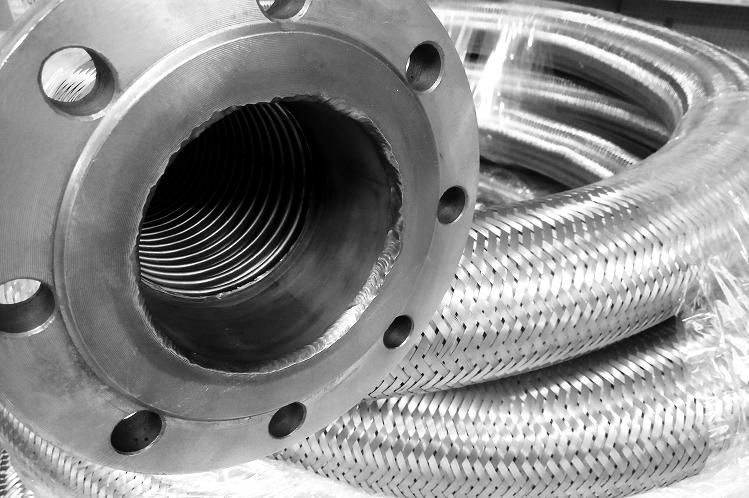

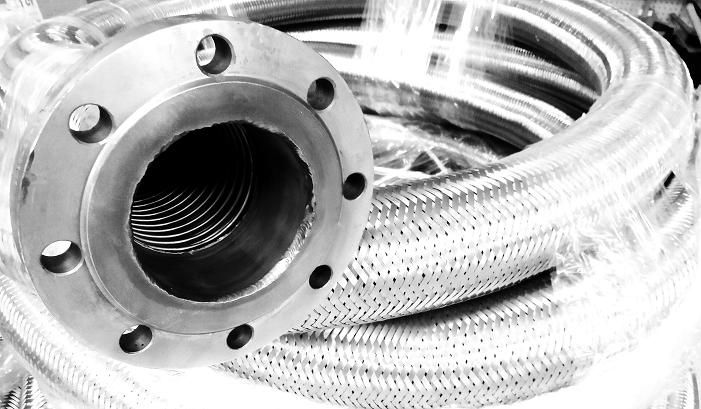

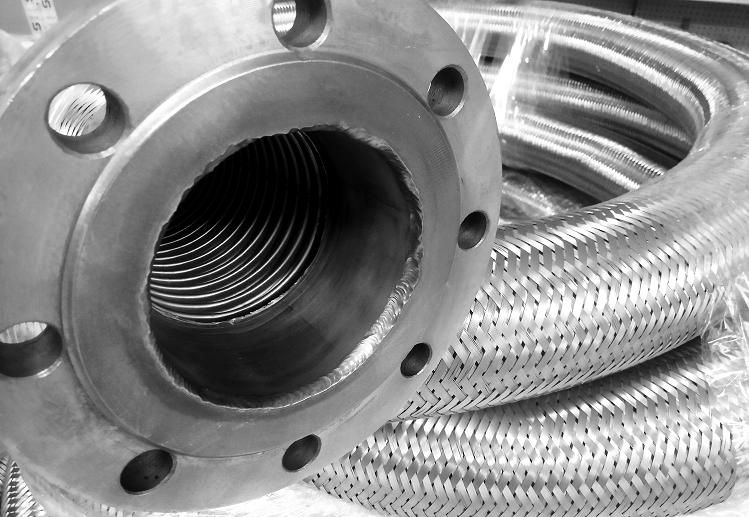

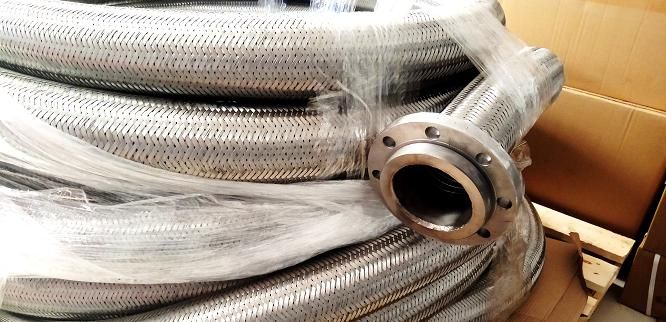

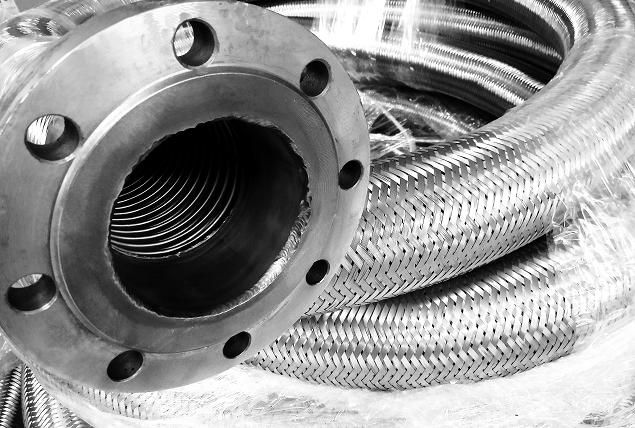

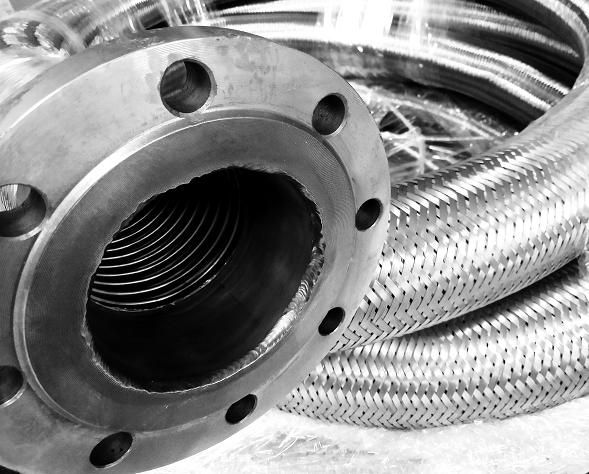

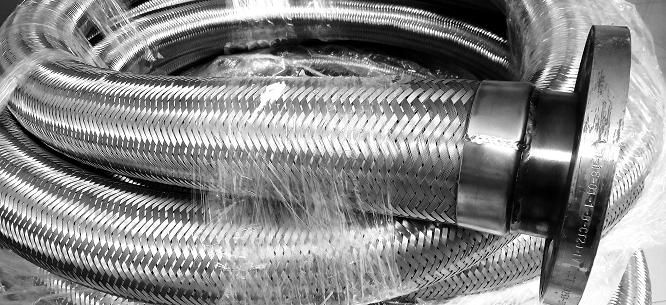

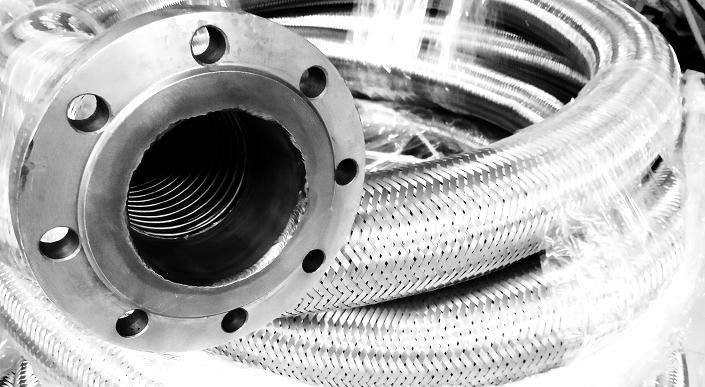

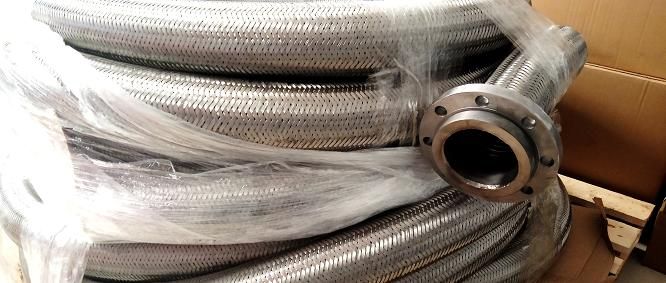

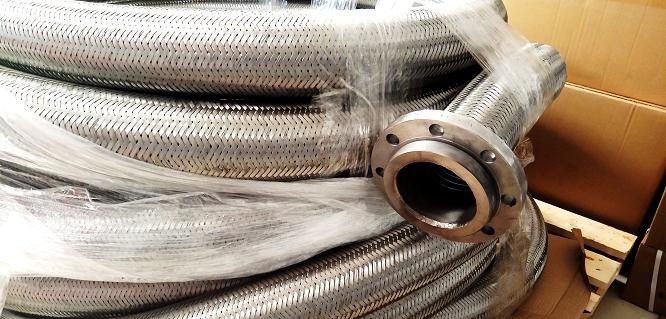

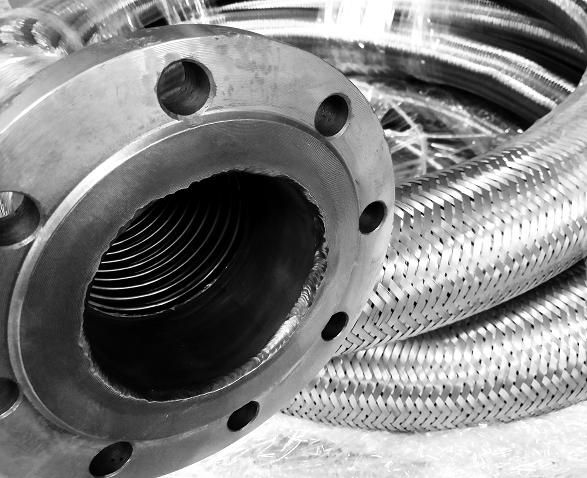

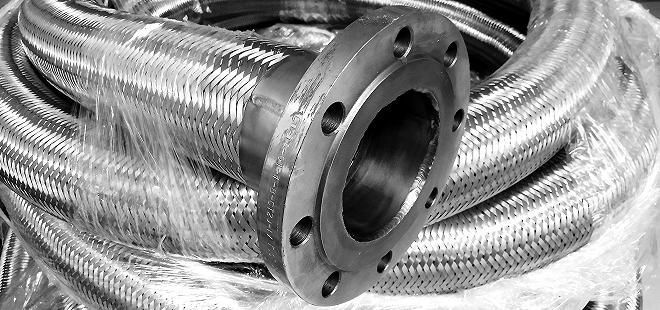

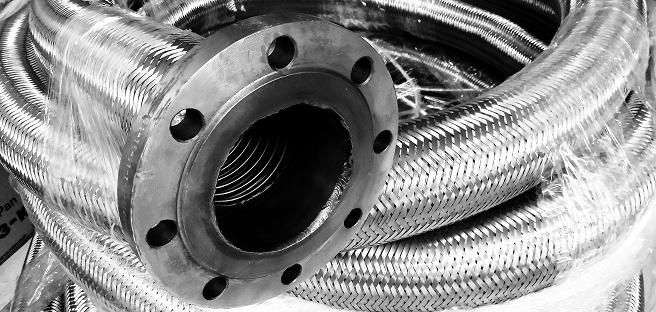

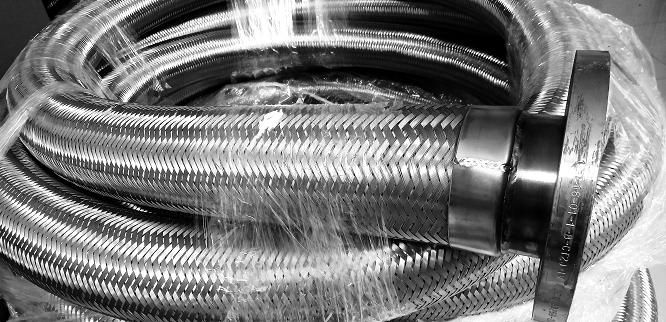

Рукав высокого давления из нержавеющей стали с фланцами — это сильфонная труба из нержавейки AISI 304, где по кроям приваренны фланцы, это способ соединения с трубопроводом гибкого рукава высокого давления. Это соединение когда два фальца стягиваются через прокладку при помощи болтов и гаек. Но чтобы отверстия под болты совпали нужен хотя бы один фланец который вращается. Поэтому фланцы производятся свободные или стационарные не подвижные. С одной стороны рукава высокого давления приваривают свободный (подвижный), тогда другой можно установить приварной не подвижный более дешевый. Что бы приварить свободный берется две пары фланцев, один обрезается и приваривается его притягивают при помощи еще одного фланца. Поэтому цена на РВД из нержавеющей стали с свободными фланцами на много дороже ведь нужно закупить по два комплекта с двух сторон. И еще нужно токарю вырезать из фланца заготовку. Конечно дешевле купить металлорукав с стационарными фланцами. И на месте приварить к трубе фланец, таким образом чтобы совместились отверстия под болты с гайками. Если еще приварить фланцы из стали Ст20. То мы получим самый дешевый вариант. К примеру если покроям рукава высокого давления установить фланцы из нержавейки поворотные, то цена будет более чем в два раза дороже стальных Ст20 не поворотных. Поэтому такой вариант более востребован, с учетом что фланцы практически не соприкасаются с транспортируемой жидкостью или газами. Но рукава высокого давления полностью из нержавеющей стали смотрятся и видут себя в особых условиях на много лучше. Технические характеристики нержавеющей стали в трубопроводной системе позволяют применять рукав высокого давления в химическом производстве, а также в медицине и на пищевом производстве. Но даже в таких системах где перекачиваются криогенные газы. К примеру жидкий азот при перекачки температурой — 200 градусов. Там в основном применяют диаметры 40 мм и 50 мм и быстро разъёмное соединение спициально разработанное для этих целей. Самые часто встречаемый гибкие криогенные шланги коплектуются покроям соединением гайки РОТ. Для криогенных систем и криогенного оборудования РВД из нержавеющей стали это лучшее решение. Но металлорукава применяются и в системах где диаметры доходят до 250 мм. Но соответственно на таких диаметрах рабочие давление в системе должно быть 10 бар. Диаметры 200 мм и 150 мм могут эксплуатироваться при рабочим давлении 16 бар. Поэтому чем меньше диаметр тем больше рабочие давление.

Металлорукав с фланцами конструкция:

• Сильфон — металлорукав из гофра трубы материал нержавейка AISI 304 российский аналог 9Х18Н9 ( углерод - 9 %, хром - 18 %, никель - 9 %)
• Обечайка — цилиндр изготовленный из нержавеющей полосы механическим способом, скручивая штрипс в кольцо и сваренным швом.
• Оплетка — это переплетение проволоки из нержавейки поверх гофры трубы в один, два слоя, или три слоя. Оплетка увеличивает устойчивость к нагрузкам - давление и механическая нагрузка.
• Патрубок - отрезок трубы из нержавеющей трубы при помощи которого происходит сваривания с одного края фланец с другого края металлорукав в оплетке и обечайки.
• Фланец — фитинг для соединения трубопровода и оборудования. Фланцы бывают круглой формы иногда квадратной формы. Соединение происходит при помощи стягивания болтов.

Металлорукав с фланцами с основными диаметрами ДУ 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 мм изготавливаются на основе РВД рукава высокого давления с приварными патрубками. Основа самого гибкого шланга это гофра труба из нержавейки оплетенная проволокой из нержавеющей стали. Нержавеющая сталь металлорукава и оплетки по европейской номенклатуре сответствует AISI 304 советский аналог 09Х18Н9 где цифры обозначают процент содержания в сплаве кроме железа, углерода 9%, хрома 18%, никеля 9%. По этим артиклям можно посмотреть ГОСТ где будут прописаны технические характеристики на агрессивные среды и температуры. Температура металлорукава с фланцами от — 250 градусов до + 650 градусов. Что касается такого показателя как давление то оно зависит от толщины стенки и количества оплеток и диаметра и находится в диапозоне от 10 атмосфер до 200 атмосфер. Такие показатели с лихвой перекрывают все соединительный элементы в системе. При выставлении счёта указывается рабочие давление на сам металлорукав при температуре 20 градусов и диаметр. Диаметр берется изначальный до формирования гофр (волн) механическим вдавливанием. Ассортимент фланцев которые производятся:

• по советскому государственному стандарту ГОСТ 12820-80, ГОСТ 12820-81, ГОСТ 12822-80, ГОСТ 33259-2015,ГОСТ 9399-81, ГОСТ 28759.1–28759.5, ГОСТ 1536, ГОСТ 4433, ГОСТ 25660

• международные по DIN, ANSI, EN, ASME, JIS, ISO 7005-1:2011 и ISO 7005-2:1988,
• межотраслевые, и даже есть фланцы свои для определенной фирмы например ОТТ Транснефть.

Металлорукав высокого давления с фланцами применяются для перекачки:

• воды,
• газов,
• теплоносителей,
• ГСМ,
• пара,
• нефтепродуктов,
• на химических производствах,
• в пищевой промышленности,
• криогенном и кондиционерном,
• в кондитерском производстве.

Производственные цеха сегодня это большие баки и большие трубопроводы который перекачивают огромные объёмы жидкостей, пара, газа. К примеру часто металлорукав высокого давления применяют для пара ведь там не только высокие температуры но и окислитель вода. Поэтому там не поставить синтетику или обычную сталь. В пищевой и кондитерской промышленности это ограничения по санитарным характеристикам.

Металлорукав с фланцами характеризуется такими преимуществами как:

• - высокие температуры до 600 градусов,
• - возможность перемерзания,
• - использование с агрессивными средами,
• - высокая степень пожаростойкости,
• - низкое и высокое давление от вакуума до 30 Мпа
• - диаметр металлорукава от 6 до 300 мм
• - работать как компенсатор
• - работает на сгибание и разгибание
• - компенсируют вибрации оборудования

Металлорукав с фланцами технические характеристики:

• Металлорукав с фланцами 20 — материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 58 бар, вес одного метра 0,17 кг, однократный радиус 70, при цикличном сгибании радиус 170, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 25 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 45 бар, вес одного метра 0,17 кг, однократный радиус 85, при цикличном радиус 190, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 32 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 40 бар, вес одного метра 0,17 кг, однократный радиус 105, при цикличном радиус 260, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 40 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 32 бар, вес одного метра 0,17 кг, однократный радиус 130, при цикличном радиус 300, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 50 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 32 бар, вес одного метра 0,17 кг, однократный радиус 160, при цикличном радиус 320, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 65 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 20 бар, вес одного метра 0,17 кг, однократный радиус 200, при цикличном радиус 460, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 80 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 20 бар, вес одного метра 0,17 кг, однократный радиус 240, при цикличном радиус 700, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 100 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 20 бар, вес одного метра 0,17 кг, однократный радиус 290, при цикличном радиус 750, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 125 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 18 бар, вес одного метра 0,17 кг, однократный радиус 500, при цикличном радиус 1000, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 150 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 16 бар, вес одного метра 0,17 кг, однократный радиус 700, при цикличном радиус 1350, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 200 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 16 бар, вес одного метра 0,17 кг, однократный радиус 860, при цикличном радиус 1350, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
• Металлорукав с фланцами 250 - материал фланцев нержавейка, сталь Ст20, 09Г2С-IV, давление - от вакуума до 10 бар, вес одного метра 0,17 кг, однократный радиус 1000, при цикличном радиус 1600, температура от -196 °C до +600 °C, теплопроводность 17 Вт/м*К .
