РВД рукав высокого давления БРС с камлоками, с клампами.
Применение
Металлорукав под приварку (под сварку) в производствах:
- Нефтегазовая промышленность и производство — для транспортировки нефти, газа и их производных.
- ЖКХ — как вибро вставки, и как компенсаторы для подключения насосов .
- Химическая промышленность — для перекачки агрессивных жидкостей и газов.
- Энергетика — подключения парогенераторов и других систем с высокими температурами.
- Машиностроение — пневматические и гидравлические системы трубопроводов.
- Судостроение — пневматическая система запуска двигателя, система водоотведения.
- Электрогенераторы — отвод выхлопных газов из двигателей внутреннего сгорания.
- Система пожаротушения — спринклерные системы, также в системе для пенообразования.
- Пищевая промышленность — подача пара, перекачка соусов, молочки, и др.
- Строительство — перкачка жидкого цемента на железобетонных заводах.
- Авиастроение — в двигателях, системы выхлопных газов.
- Кондиционирование, и холодильное оборудование — для подключения фанкойлов, тепловых завес .
- Оборудование для бытовых услуг — подача пара для оборудования утюжки.
- Горнодобывающие оборудование — откачка шлихты, подача воды для грохотов, для драг, для обогатительных установок .

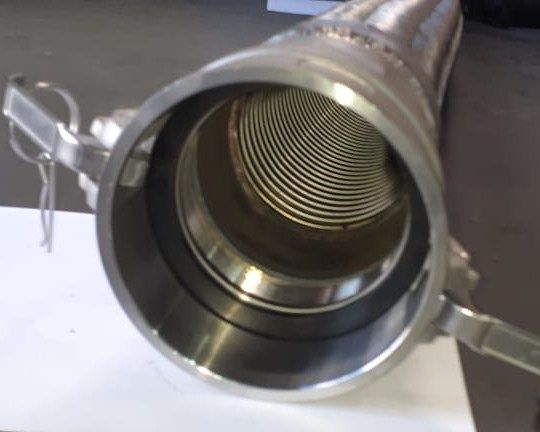

Металлорукав с камлоками — гибкий сильфонный шланг полностью из нержавейки с БРС быстро разъемными соединениями по кроям. Камлоки позволяют быстро соединять металлорукав к оборудованию или к трубам без инструмента, это БРС быстро разъемное соединение помогает соединять емкости. Камлоки могут быть разных размеров и типов. Типы камлоков помогают подобрать нужное соединение, обозначения:
- Тип A. Соединение коннект ниппель (папа) подсоединение к системе или оборудованию внутренняя резьба
- Тип B. Соединение коннект гайка (мама) подсоединение к системе или оборудованию наружная резьба
- Тип C. Соединение коннект гайка (мама) подсоединение к системе или оборудованию штуцер с «елочкой» под шланг с хомутами
- Тип D. Соединение коннект гайка (мама) подсоединение к системе или оборудованию внутренняя резьба
- Тип E. Соединение коннект ниппель (папа) подсоединение к системе или оборудованию штуцер с «елочкой» под шланг с хомутами
- Тип F. Соединение коннект ниппель (папа) подсоединение к системе или оборудованию наружная резьба
- Тип DC. Заглушка с соединением коннект гайка (мама)
- Тип DP. Заглушка с соединением коннект ниппель (папа)

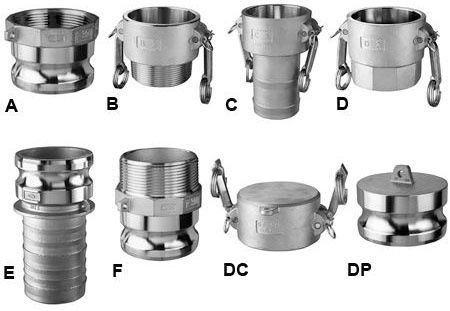

Ниже фото типов камлоков:
Для заказа металлорукава с камлоками:
- Диаметр в дюймах с двух сторон
- Давление Pn в барах
- Длина Dn в миллиметрах
- Тип камлоков по виду соединения с обоих сторон
- Материал из которого должен быть сделано уплотнение
- Переход на другой диаметр, усиление пружинами, термозащитные рукава.

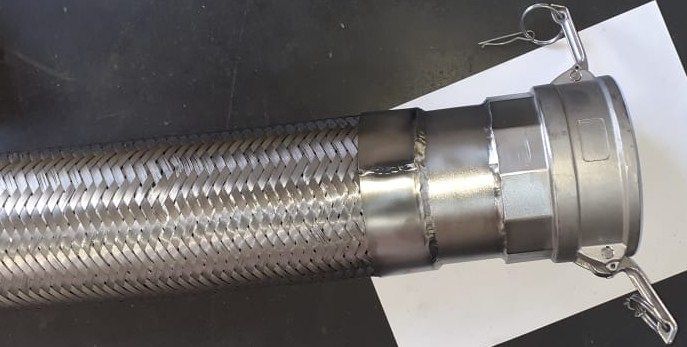

Металлорукав с камлоками, клампами конструкция:
- Сильфон — гофра труба в виде сильфона из нержавейки
- Обечайка — полоса из нержавейки скрученная в кольцо закрывающая шов на патрубке.
- Оплетка — это специальное усиление поверх сильфона при помощи переплетения прядей из нержавеющей стали такое увеличение технических характеристик повышает показатели по давлению и механических свойств.
- Патрубок - кусок трубы из нержавеющей стали на котором собирается сильфон в оплетке, с другой стороны патрубка приваривается камлок.
- Камлок — арматура для металлорукава для быстро разъемного подключения у камлоков есть типы для быстрого подбора нужного соединения.
- Прокладка — уплотнение для соединения, из материала нужного по техническим характеристикам в каждом отдельном случае.
Металлорукав с камлоками, клампами характеризуется такими преимуществами как:
- - высокие температуры до 250 градусов (показатель по уплотнению),
- - возможность перемерзания,
- - использование с агрессивными средами,
- - высокая степень пожаростойкости,
- - низкое и высокое давление,
- - диаметр металлорукава от 6 до 300 мм
- - работать как компенсатор
- - работает на сгибание и разгибание
- - компенсируют вибрации оборудования
- - соединение кламп иногда применяют как устройство безопасности при гидроударе или высоком давлении всей системы,
Для производства металлорукавов с камлоками, клампами применяют государственные, отраслевые и стандарты предприятий например:
Сварка — производится квалифицированными сварщиками в среде из облака инертного газа аргона, данный норматив применяются по государственным стандартам ГОСТ 1771-76
Герметичность — проверяется на специальном оборудовании отделом технического контроля ОТК согласно отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.
Трубы — используются для патрубков со стенкой не менее 2 мм до диаметра 25 мм с 32 мм трубы от 3 мм, эти электросварные и цельно тянутые применяются от поставщиков по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81
Металлорукав с камлоками
Рукава высокого давления это гибкий металлический шланг, в котором могут применятся множество концовок оплеток диаметров. Так например РВД с резьбой ½ дюйма, внутреннею трубу можно поставить на заказ 10 мм или 12 мм. В одном случае нужно предложить с большим диаметром 12 и такая продукция выдержит рабочие давление 70 атм, а если сделать 10 мм то давление это РВД выдержит 100 атм и этих двух подводок будет разный радиус изгиба, вес, и тд. Можно если вдруг нужно будет рабочие давление 120 атм то мы оплетем в два слоя 10 мм гофра трубу и там тоже поменяется радиус изгиба. А если вдруг вам нужно рукав топливозаправочный для самолетов то там и труба внутренняя поменяется на цельно тянутую, и тогда тоже все поменяется остальные параметры. Но рассматривая в меньшей мере характеристики по давлению, есть быстро разъемные концовки. Быстро разъемные концовки это в первую очередь камлоки и клампы. Само соединение камлок из нержавеющей стали выдерживает не очень большое давление. А значит и сам рукав можно сделать с меньшим показателем по давлению. Также камлок имеет не только размеры но и типы что помогает легче сделать заказ. Еще не мало важным делать заказ присоединительной и ответной части у одного поставщика. Соединение кламп тоже соединение для небольшого давления, но оно удобно для быстрого монтажа и демонтажа. Так же есть соединение которые применяются в определенных сферах. Одно из них молочная муфта. Молочная муфта — это особый вид американки для быстрого соединения и рассоединения гибких рукавов в пищевой промышленности. При изготовлении таких рукавов применяются все детали из нержавейки. Есть соединения для криогенных газов, оно рассчитано на низкие температуры. Соединение гайка РОТ используется только в криогенных рукавах. Но в криогенных шлангах применяются и фланцы и резьбовые накидные гайки. Но именно гайка РОТ применятся только только в криогенных гибких рукавах.
|
