Рукав высокого давления с резьбой

Металлорукав высокого давления из нержавеющей стали - это гибкий шланг из нержавеющей сильфонной трубы оплетенный поверх проволокой. По кроям привариваются соединение в виде накидных гаек, или наружной резьбы.

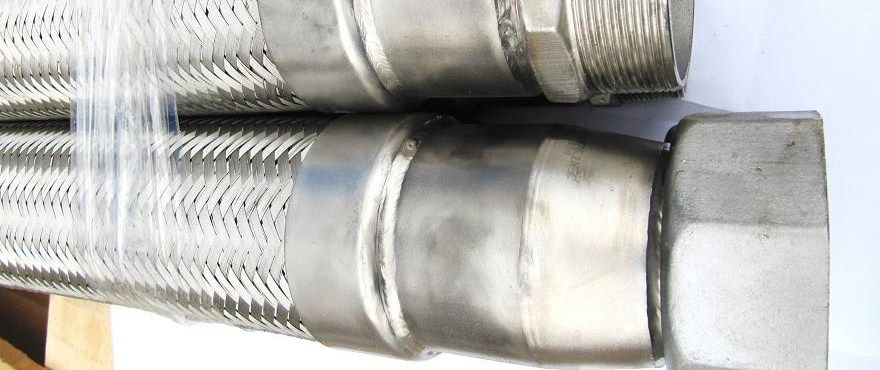

Рукав высокого давления из нержавеющей стали.

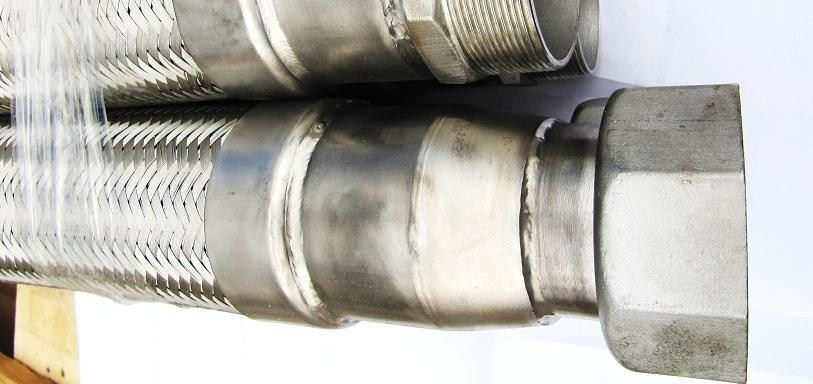

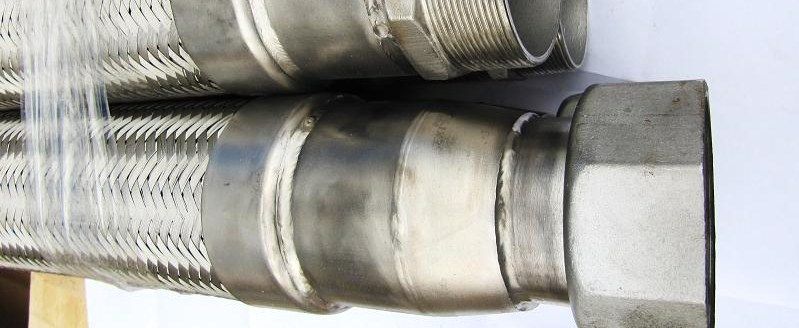

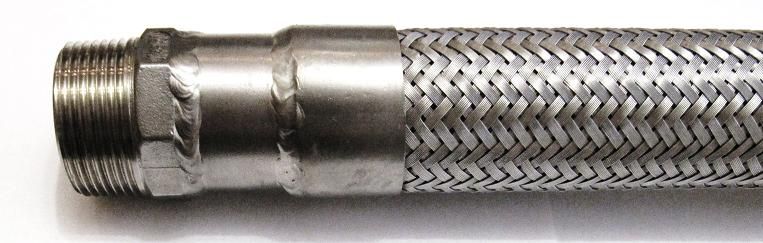

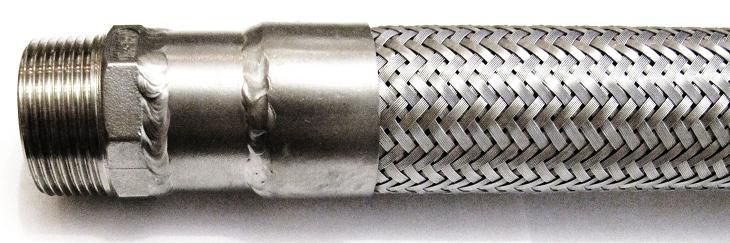

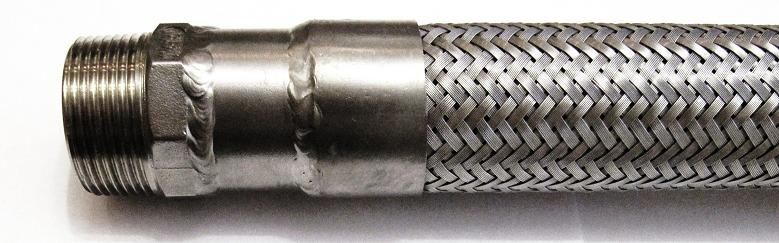

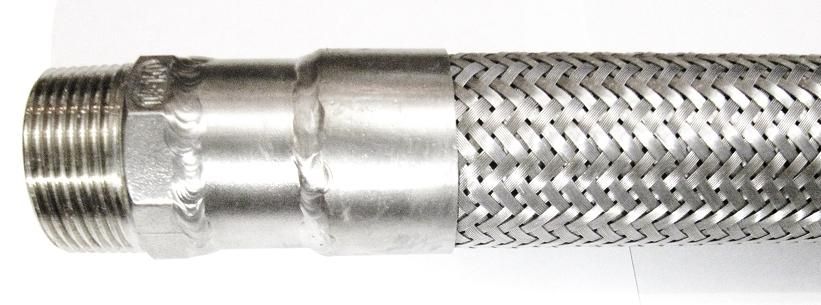

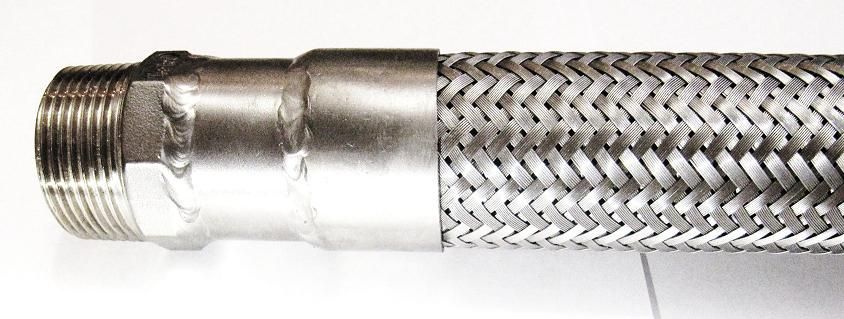

РВД рукав высокого давления из нержавеющей стали с резьбами это гофра металлическая оплетенная проволокой в несколько слоев но чаще всего в один слой. С концевой арматурой в виде резьбовых фитингов по кроям, металлорукав вн с внутренней резьбой, металлорукав нр с наружной резьбой. Рукав высокого давления с внутренней резьбой это накидная гайка плюс ниппель (патрубок) с плоским фальцем (плоскость) для прижатия уплотнения. Применяя комбинированные фитинги с одной стороны гайка с другой штуцер, можно увидеть переход с гофра трубы на приварной патрубок. Наружняя резьба равна накидной гайки но с гайкой в комплекте идет патрубок с гладким фальцем который по диаметру меньше накидной гайки. Металлорукав с накидными гайками удобной соединение оно разъемное, что делает монтаж и демонтаж простым. На фотографии выше представлен РВД из нержавейки с одной стороны гайка с другой штуцер. Поэтому применяется переход с одного диаметра на другой.

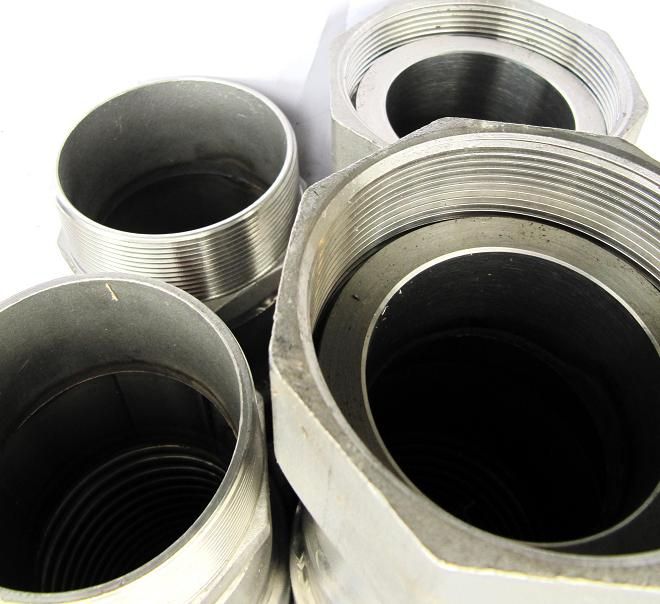

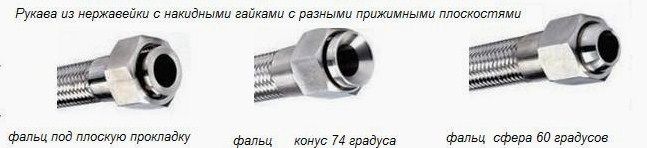

Виды прижимных фальцев (плоскостей) у накидных гаек.

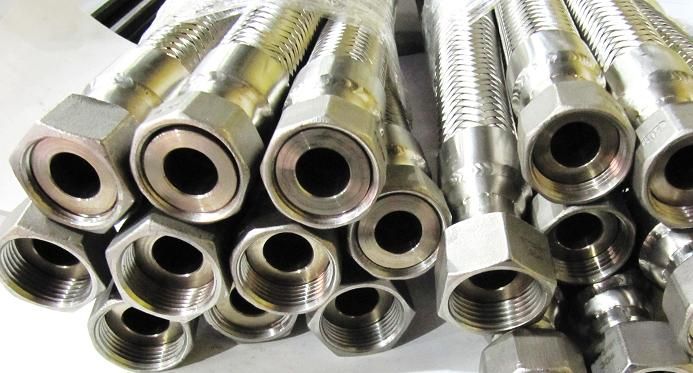

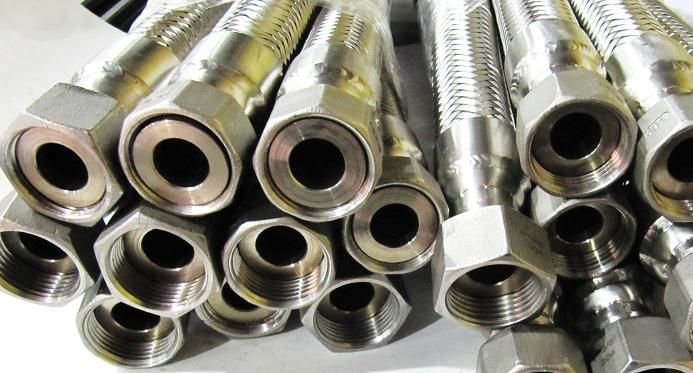

• 1) под плоскую прокладку,

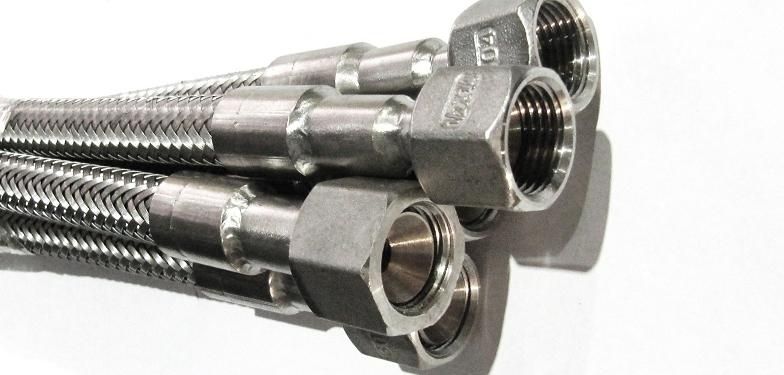

• 2) конус 74 градуса,

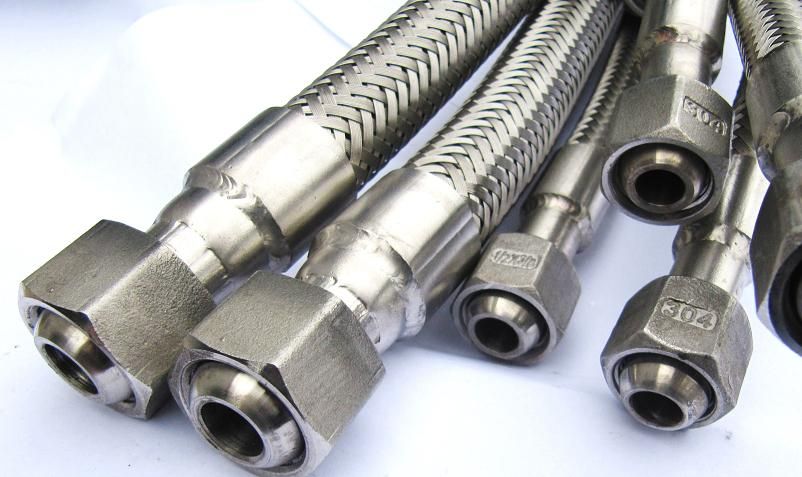

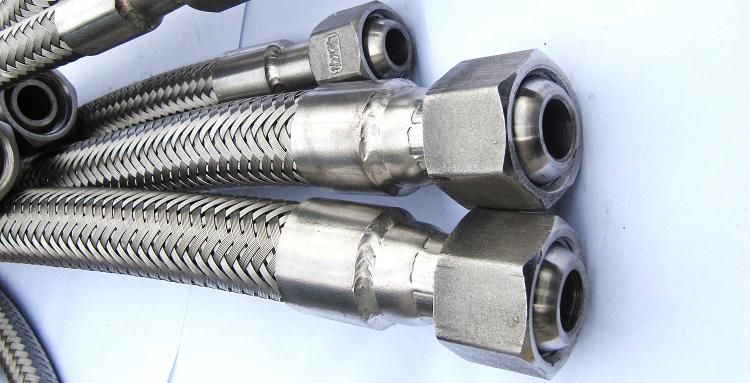

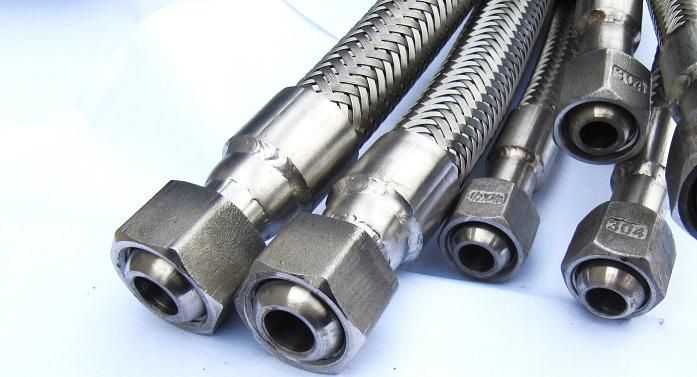

• 3) сфера 60 градусов

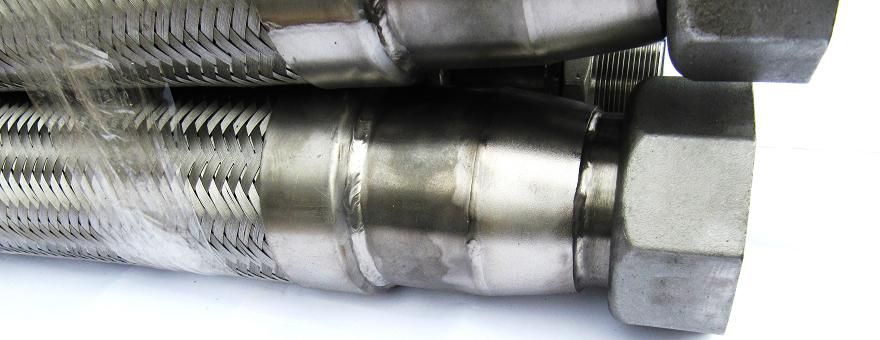

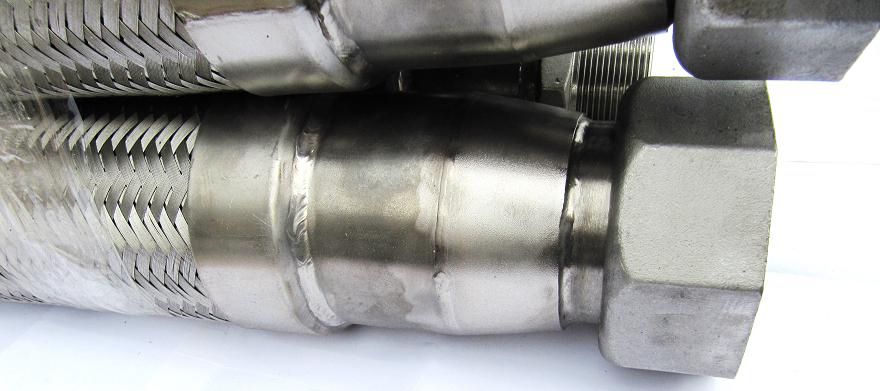

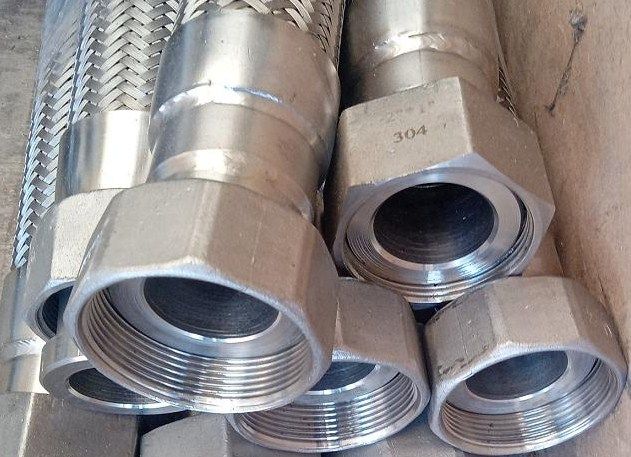

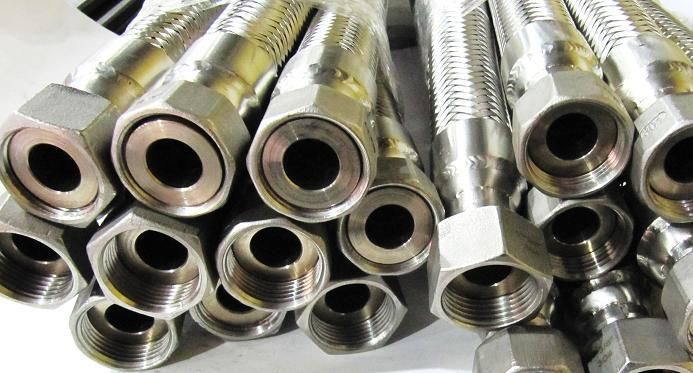

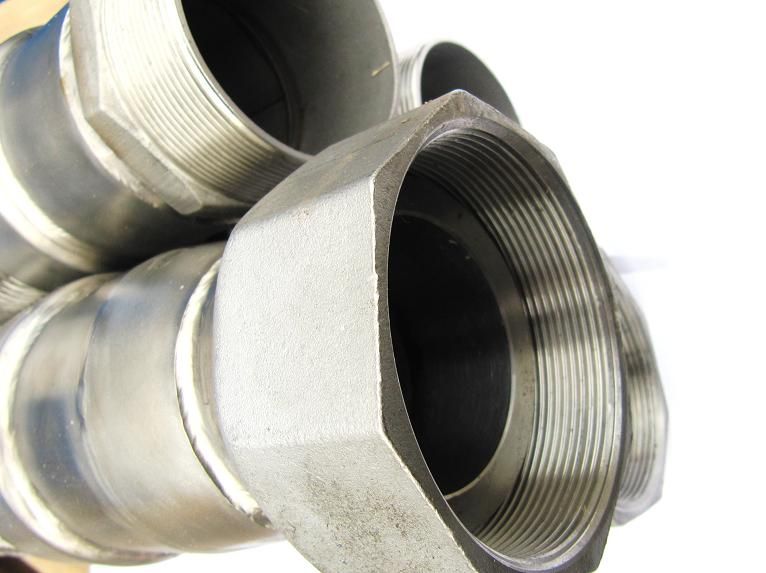

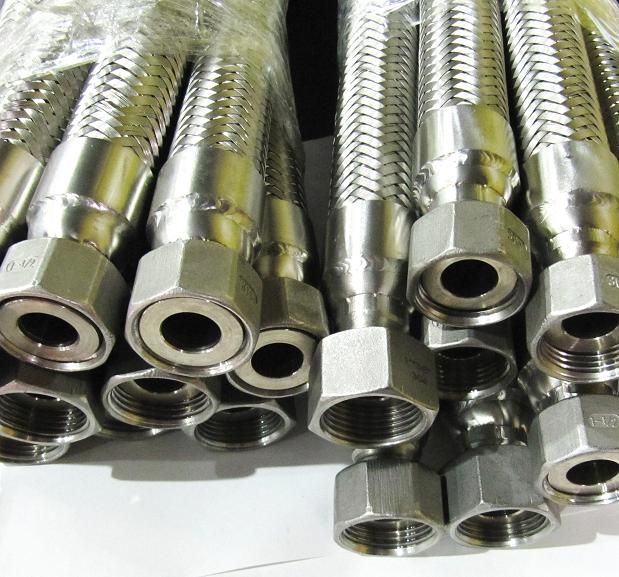

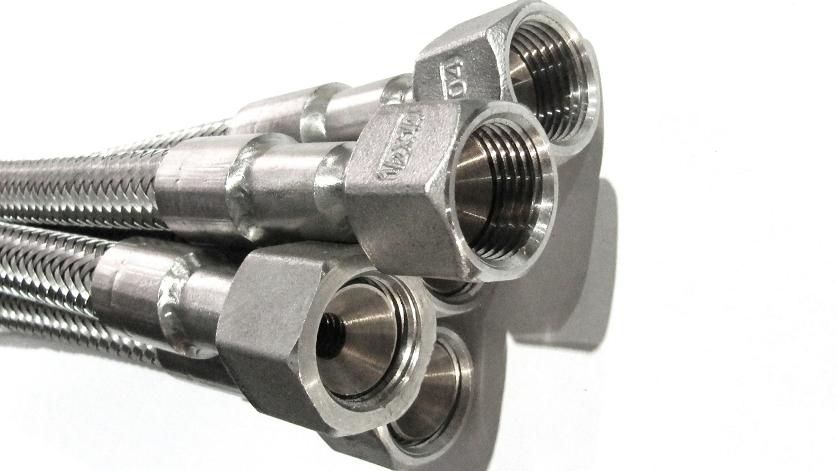

Металлорукав с накидными гайками.

РВД

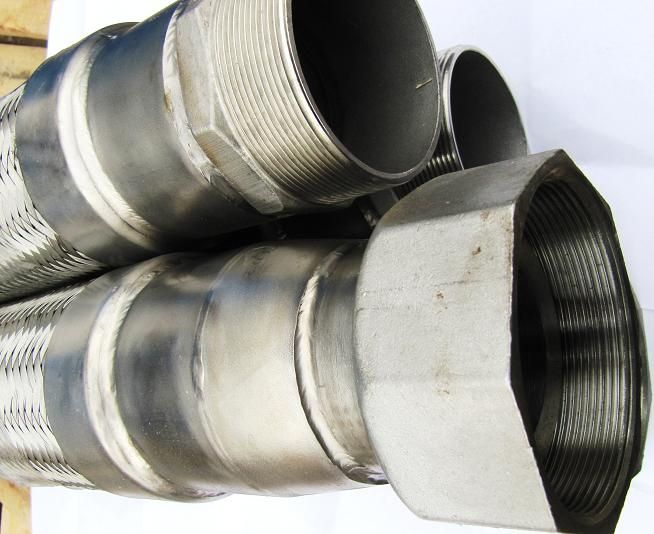

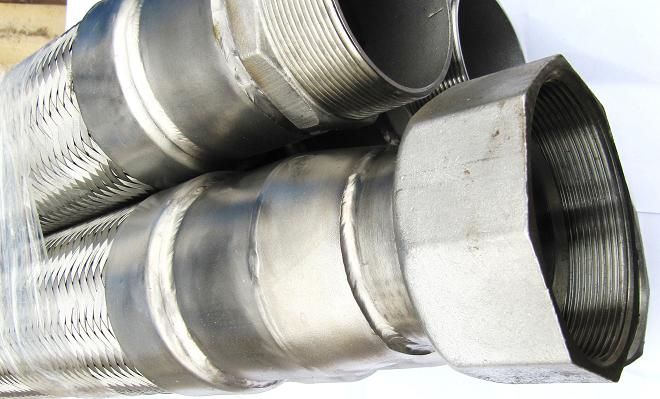

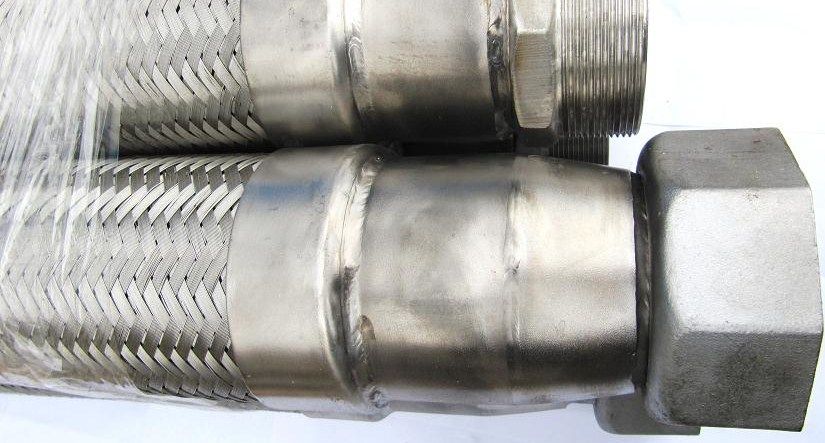

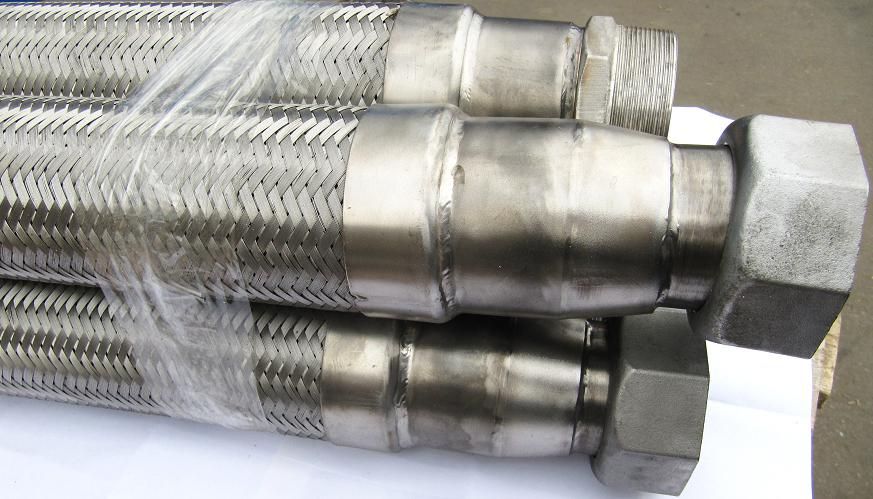

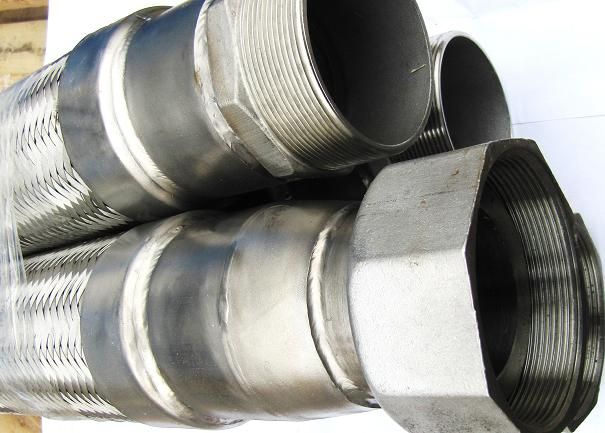

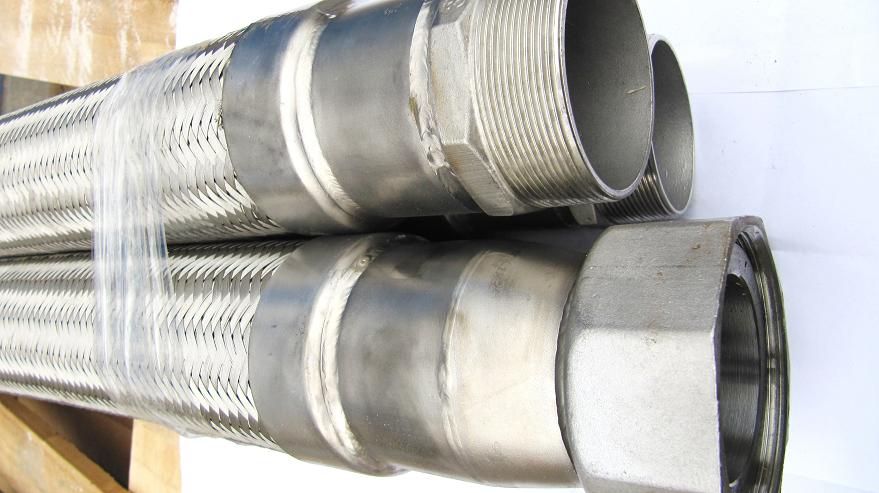

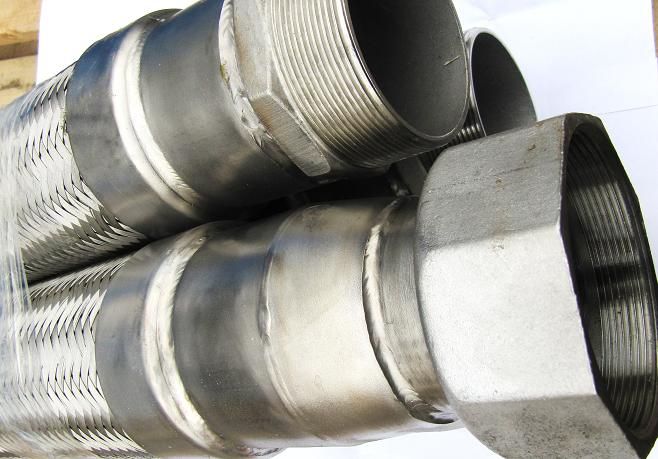

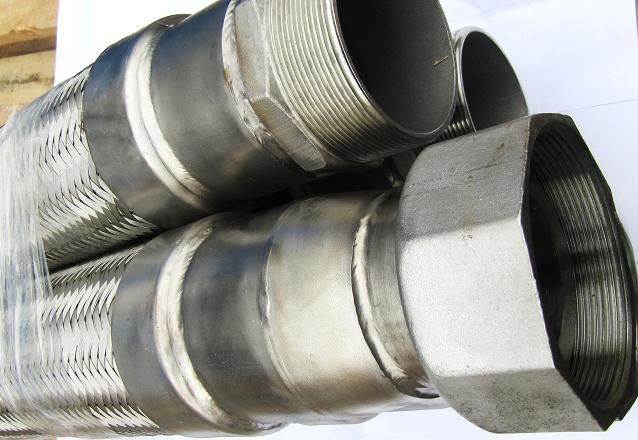

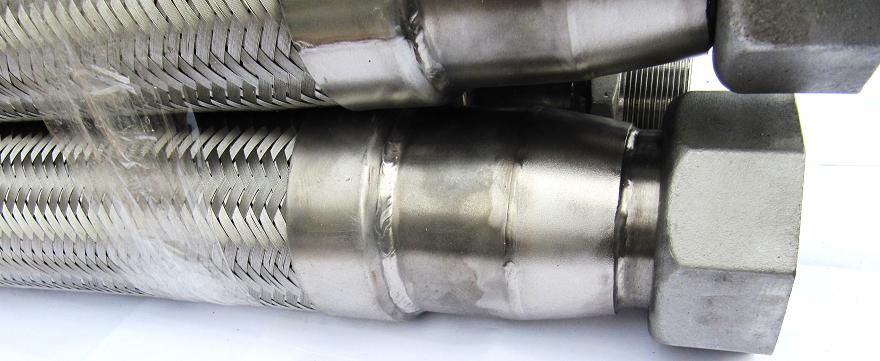

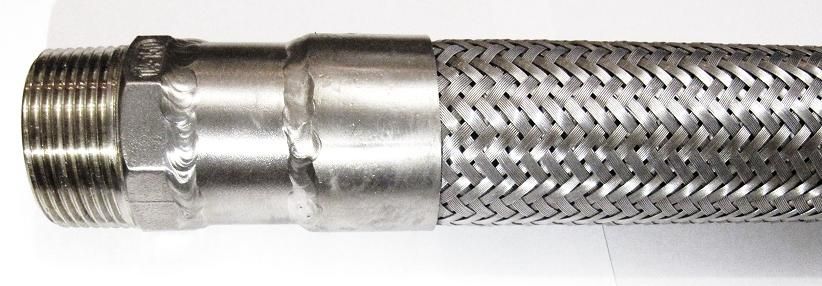

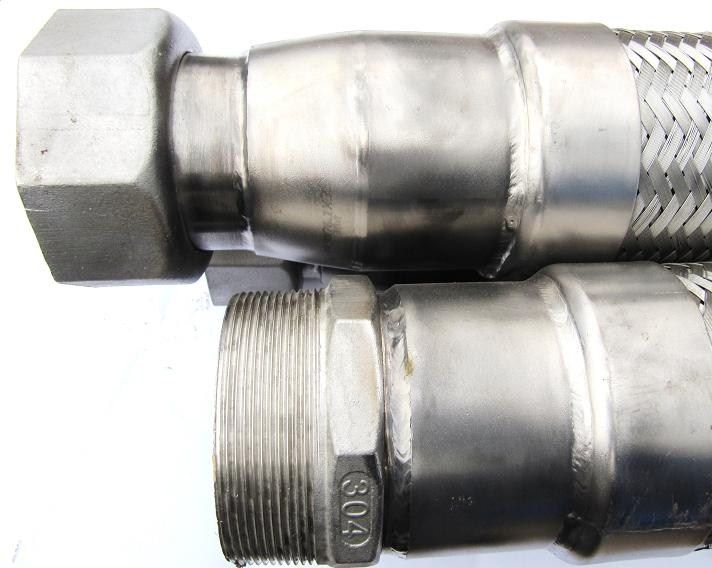

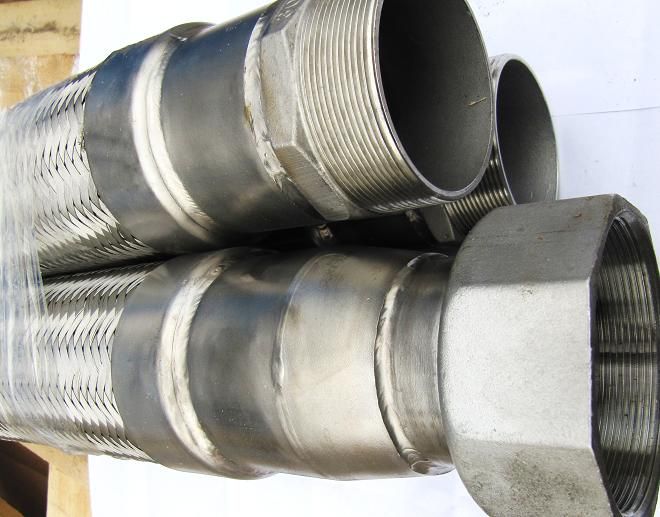

Металлорукав высокого давления гайка штуцер.

Виды металлорукавов высокого давления с резьбовыми соединениями:

1. Металлорукав гайка/гайка — металлорукав высокого давления когда с одной и с другой стороны установлены накидные гайки они могут быть с разными прижимными фальцами 1) под плоскую прокладку, 2) конус 74 градуса, 3) под сферу 60 градусов. А так же с разными резьбами метрическими и дюймовыми. Гайки могут быть из разных материалов 1) нержавейка, 2) латунь, 3) сталь. Резьбы могут быть с левой или правой резьбой.

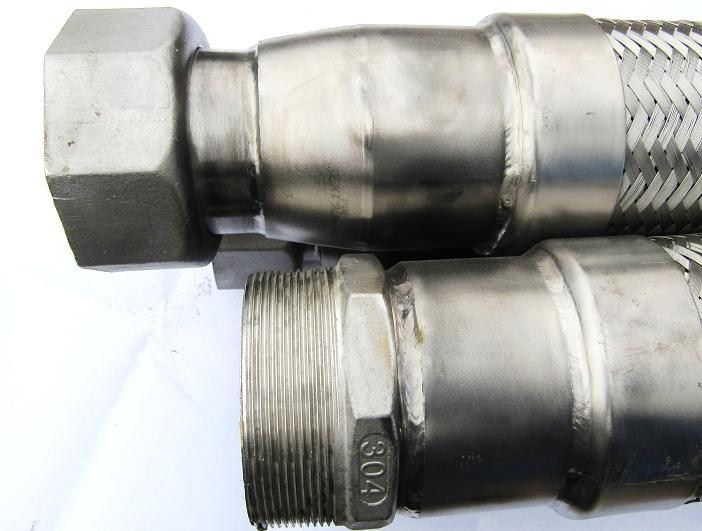

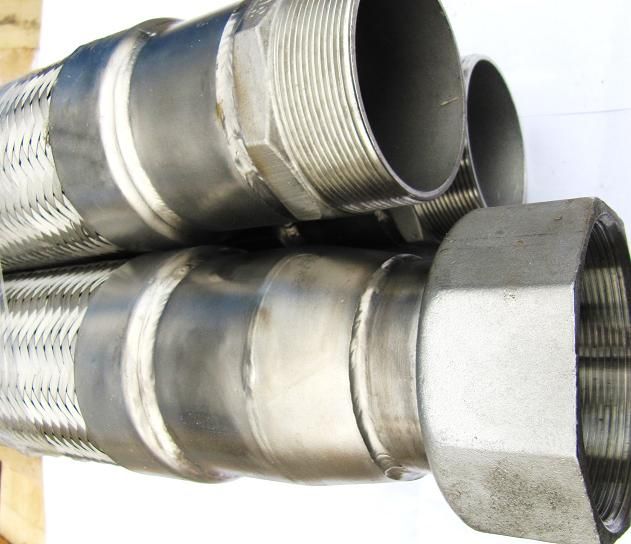

2. Металлорукав гайка/штуцер — металлорукав у которого с одной стороны установлены накидные гайки они могут быть с разными прижимными фальцами 1) под плоскую прокладку, 2) конус 74 градуса, 3) под сферу 60 градусов. А так же с разными резьбами метрическими и дюймовыми. Гайки могут быть из разных материалов 1) нержавейка, 2) латунь, 3) сталь. Резьбы могут быть с левой или правой резьбой. С другой стороны приварена наружная резьба обычно с шестигранником для закручивания гаечным ключом, это резьба не поворотная и часто применяется для прикручивания например клампов, или камлоков.

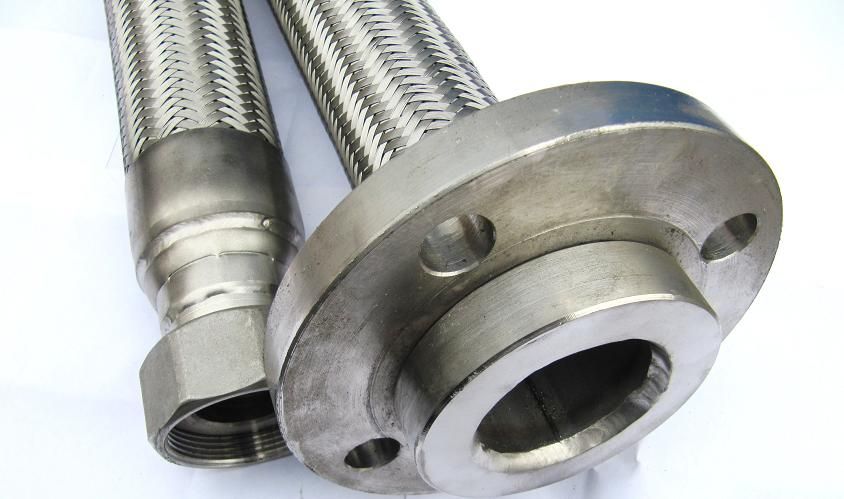

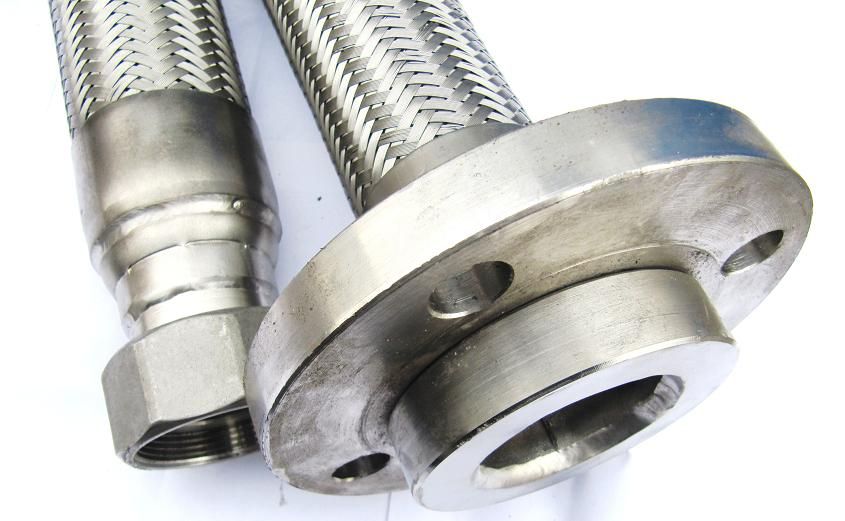

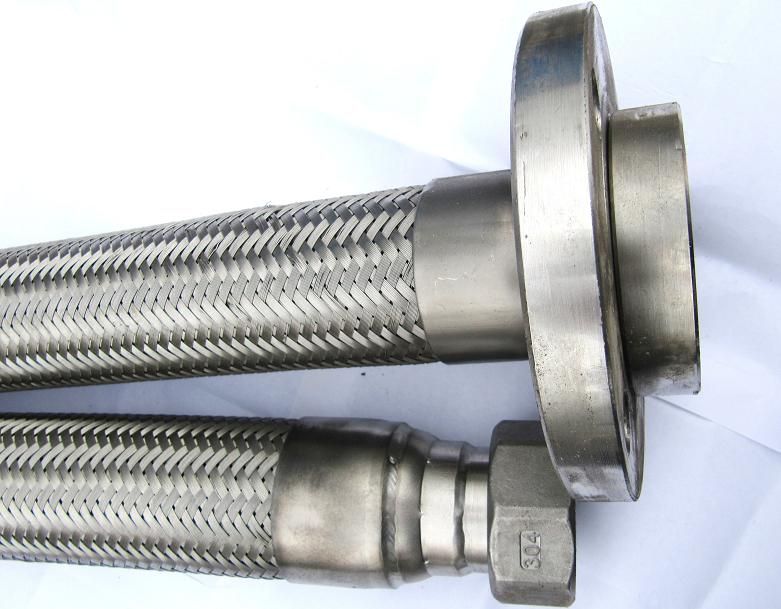

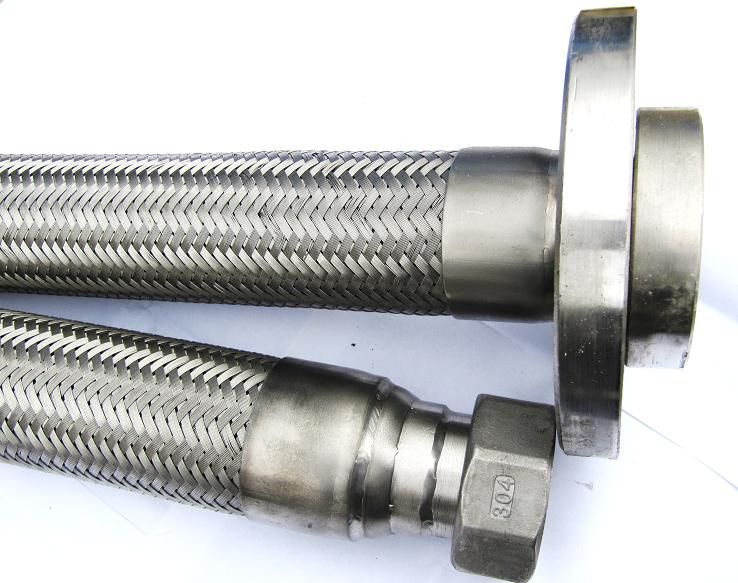

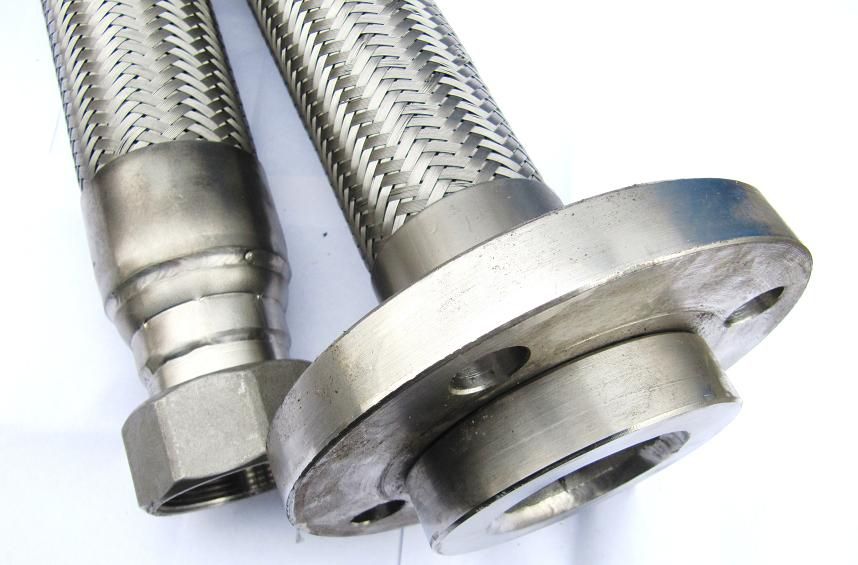

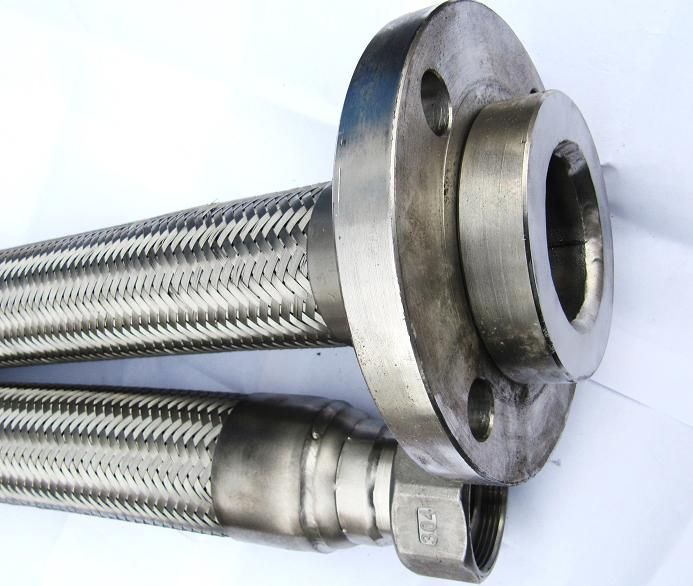

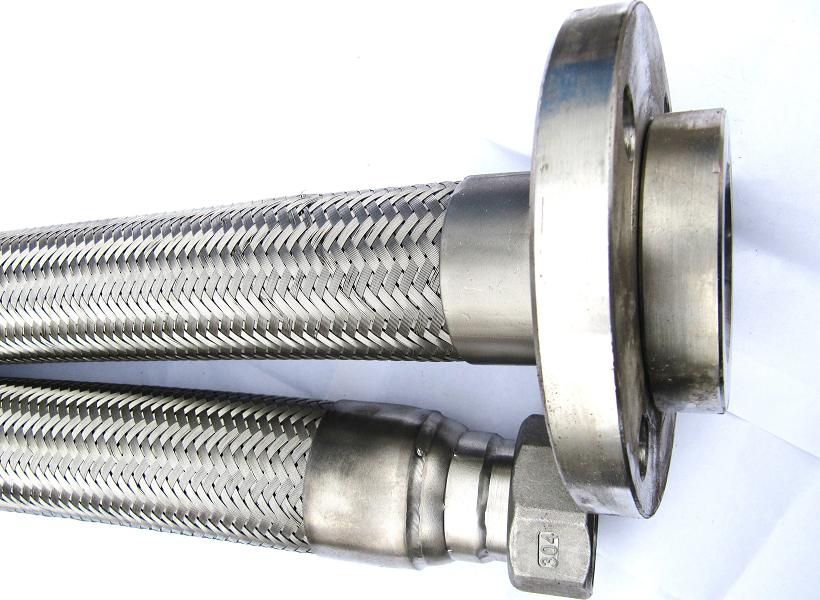

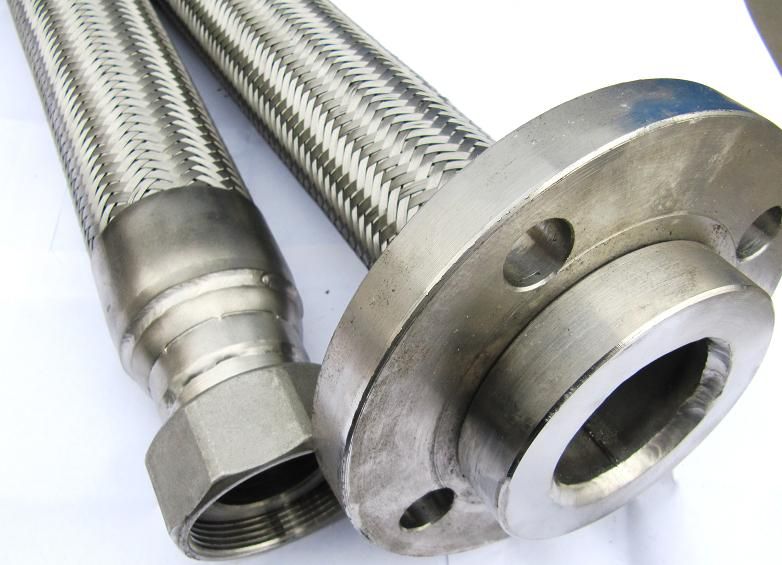

3. Металлорукав гайка/фланец - металлорукав у которого с одной стороны установлены накидные гайки они могут быть с разными прижимными фальцами 1) под плоскую прокладку, 2) конус 74 градуса, 3) под сферу 60 градусов. А так же с разными резьбами метрическими и дюймовыми. Гайки могут быть из разных материалов 1) нержавейка, 2) латунь, 3) сталь. Резьбы могут быть с левой или правой резьбой. С другой стороны фланец он может не поворотный или поворотный на приварном кольце. Фланцы могут быть разных видов и типов и разных стандартов ГОСТ, ASME, DIN и др. И еще они могут из разных материалов 1) Нержавейка, 2) 09Г2С-IV, 3) сталь Ст20, и др.
4. Металлорукав гайка/приварка, металлорукав гайка/кламп, металлорукав гайка/камлок, металлорукав штуцер/кламп, металлорукав штуцер/камлок, металлорукав штуцер/приварка,
5.

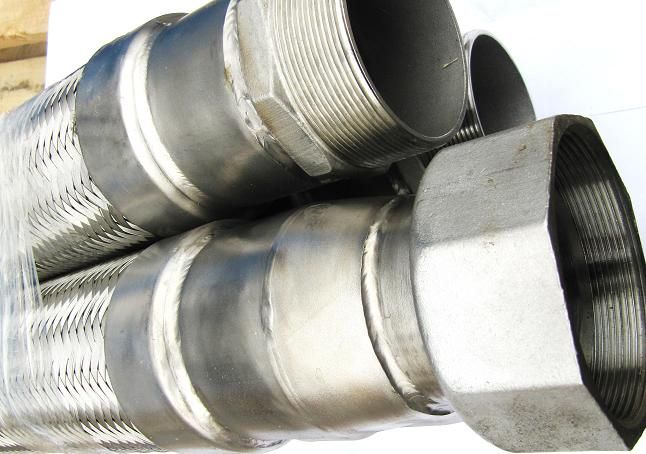

Виды металлорукавов высокого давления с резьбовыми соединениями.

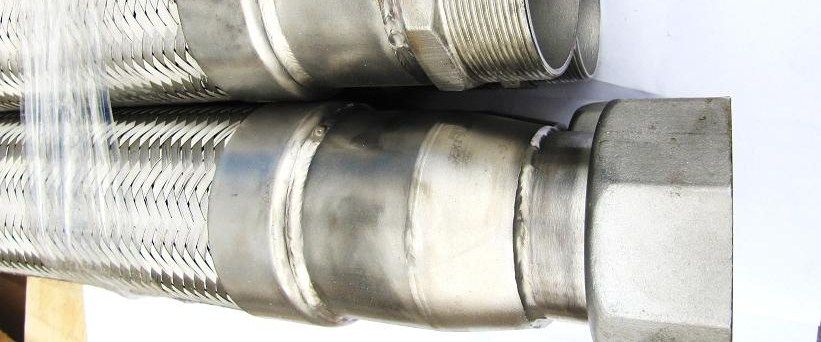

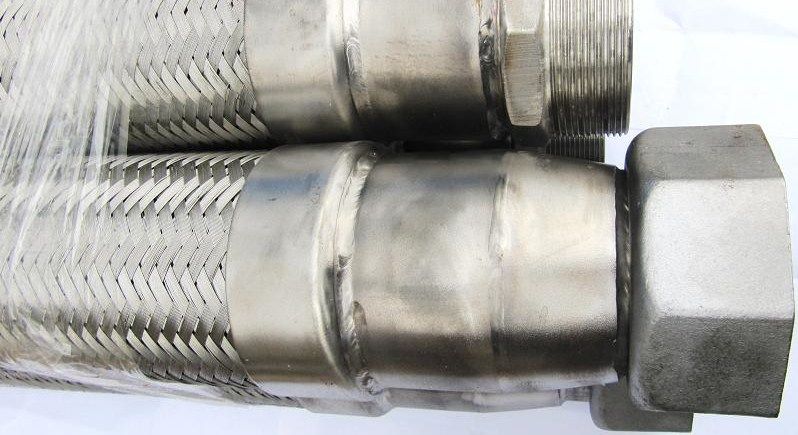

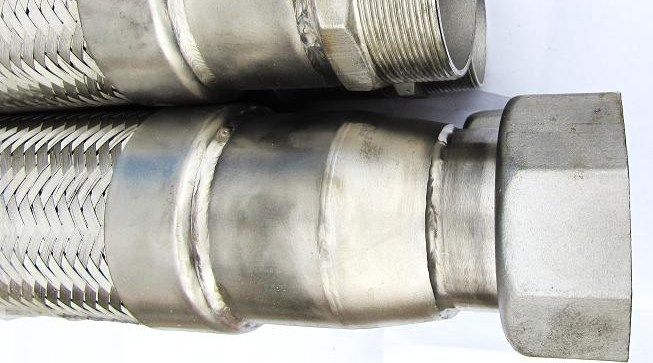

Металлорукав высокого давления из нержавеющей стали.

Металлорукав высокого давления с резьбами конструкция:

• Сильфон — гофра труба в виде сильфона из нержавейки
• Обечайка — полоса из нержавейки скрученная в кольцо закрывающая шов на патрубке.
• Оплетка — это специальное усиление поверх сильфона при помощи переплетения прядей из нержавеющей стали такое увеличение технических характеристик повышает показатели по давлению и механических свойств.
• Патрубок - кусок трубы из нержавеющей стали на котором собирается сильфон в оплетке, с другой стороны патрубка приваривается камлок.
• Накидные гайки — арматура для металлорукава для разъемного подключения есть несколько видов и материалов.
• Прокладка — уплотнение для соединения, из материала нужного по техническим характеристикам в каждом отдельном случае.

Металлорукав высокого давления с резьбами характеризуется такими преимуществами как:

• - высокие температуры до 250 градусов (показатель по уплотнению),
• - возможность перемерзания,
• - использование с агрессивными средами,
• - высокая степень пожаростойкости,
• - низкое и высокое давление,
• - диаметр металлорукава от 6 до 300 мм
• - работать как компенсатор
• - работает на сгибание и разгибание
• - компенсируют вибрации оборудования

Для производства металлорукавов высокого давления применяют государственные, отраслевые и стандарты предприятий например:

• Сварка — производится квалифицированными сварщиками в среде из облака инертного газа аргона, данный норматив применяются по государственным стандартам ГОСТ 1771-76
• Герметичность — проверяется на специальном оборудовании отделом технического контроля ОТК согласно отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.
• Трубы — используются для патрубков со стенкой не менее 2 мм до диаметра 25 мм с 32 мм трубы от 3 мм, эти электросварные и цельно тянутые применяются от поставщиков по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

Применение Металлорукавов высокого давления в производствах:

• Нефтегазовая промышленность и производство — для транспортировки углеводородов их производных.
• ЖКХ — для подсоединения насосов как вибро вставки, и как компенсаторы.
• Химическая промышленность — для агрессивных жидкостей и газов.
• Энергетика — передачи теплоносителя.
• Машиностроение — гидравлические трубопроводы.
• Судостроение — откачка воды, подача топлива.
• Электрогенераторы — вывод выхлопных газов из помещения где установлен бензиновый или газовый генератор.
• Система пожаротушения — спринклерные системы и другие системы .
• Пищевая промышленность — подача пара для систем консервирования.
• Строительство — перкачка бетона на железобетонных заводах.
• Авиастроение — в двигателях или тормозных системах .
• Кондиционирование, и холодильное оборудование — для охлаждения или обогревания.
• Оборудование для бытовых услуг — химчистки подача пара для гладильного оборудования.
• Горнодобывающие оборудование — перекачка шлихты, подача воды на грохоты.

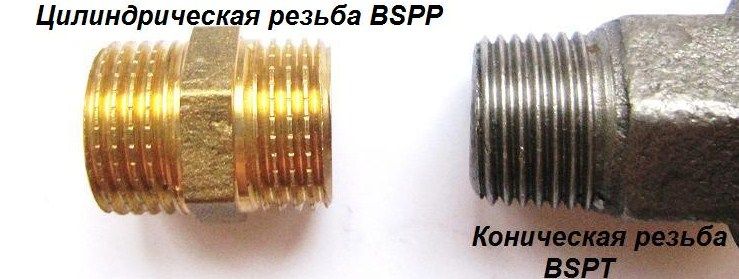

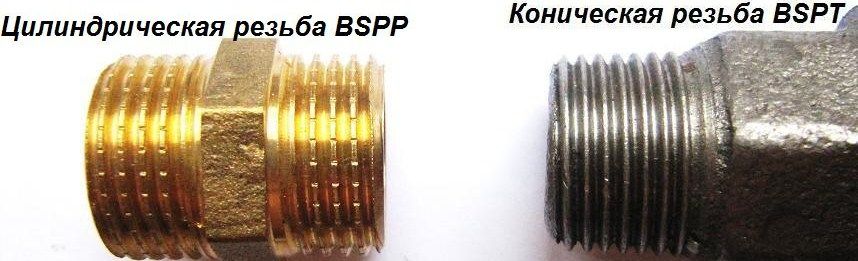

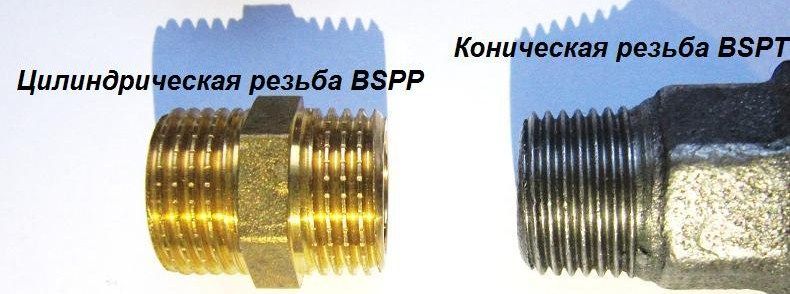

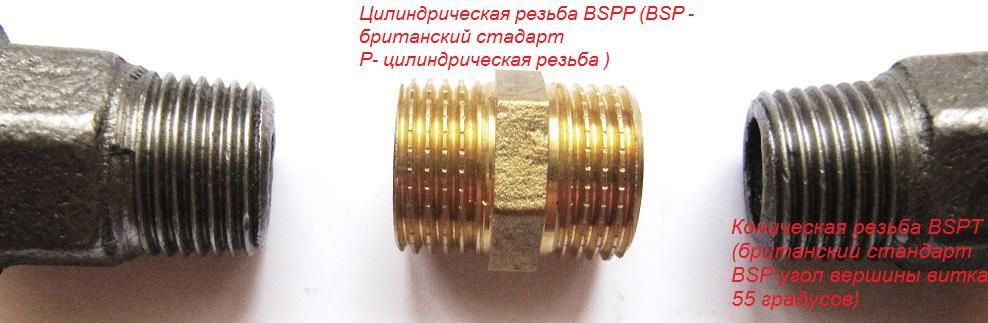

Цилиндрическая и коническая резьба в чём разница? Цилиндрическая резьба это когда каждый виток, нитка по внешнему диаметру равны друг другу. Коническая резьба это когда каждый следующий виток, нитка по внешнему диаметру увеличивается. Нет не одного витка с равным диаметром. У конической резьбы средний виток равен диаметру цилиндрической резьбы по ГОСТ а в начале меньший а последний самый большой диаметр. Чаще всего фитинги производятся внутренняя резьба цилиндрическая, а наружная цилиндрическая или коническая.

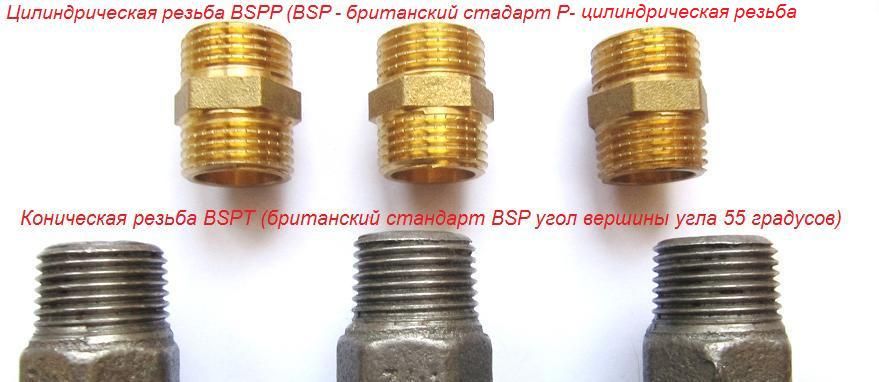

Разница между стандартами дюймовых резьб BSP британской ( она в основном в 95 процентах применяется в России ) и NPT американский стандарт.

1) BSP — 55 градусов угол каждого витка, дополнительные буквы вид резьбы P цилиндрическая BSPP, дополнительная буква T коническая BSPT.

2) NPT — 60 градусов угол каждого витка, с дополнительной буквой F это коническая NPTF — американский стандарт коническая резьба.

Дюймовые резьбы разных стандартов BSP и NPT не совместимы.
