Рукав высокого давления с пружинами.

Рукав высокого давления сложного исполнения с пружинами, углами, теплозащитой. Криогенные металлорукава, рамповые рукава высокого давления из нержавеющей стали.

Описание

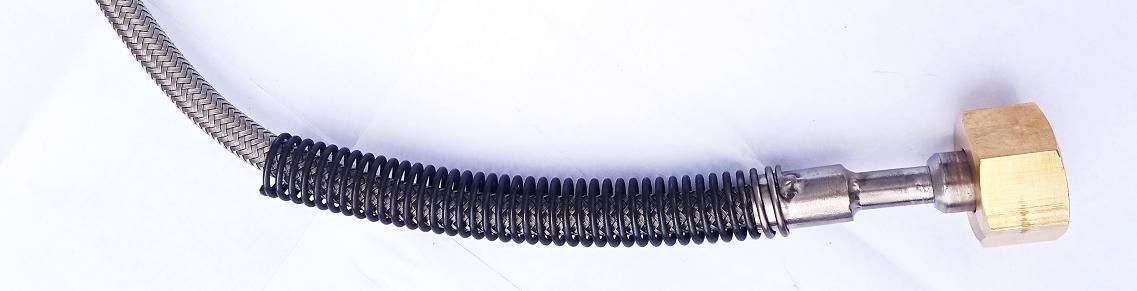

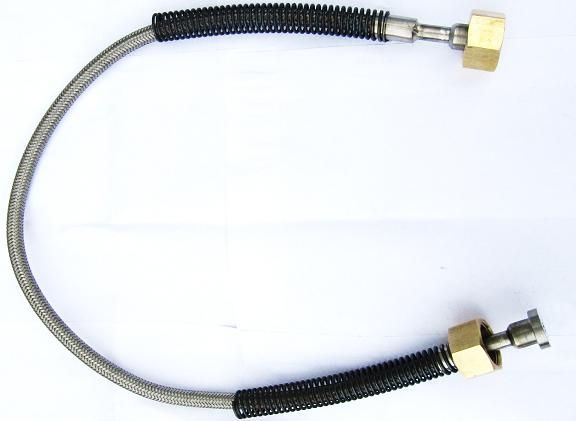

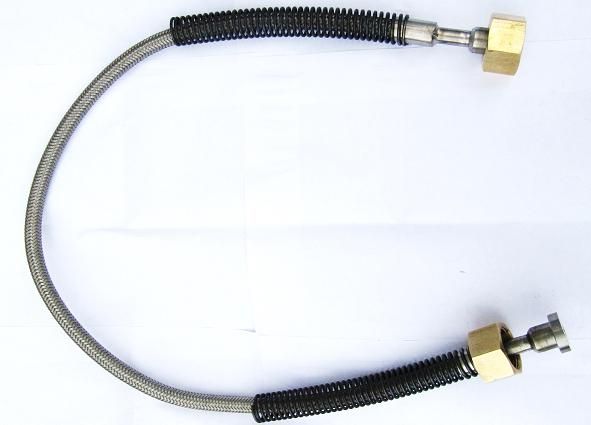

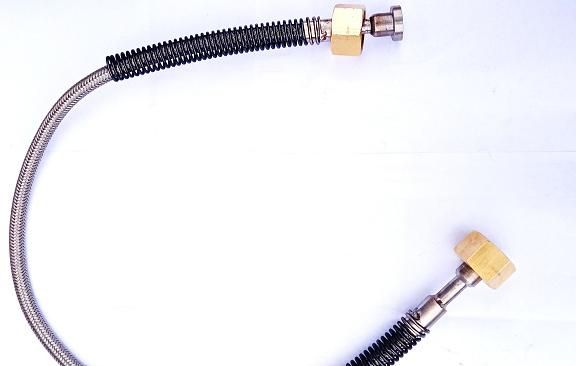

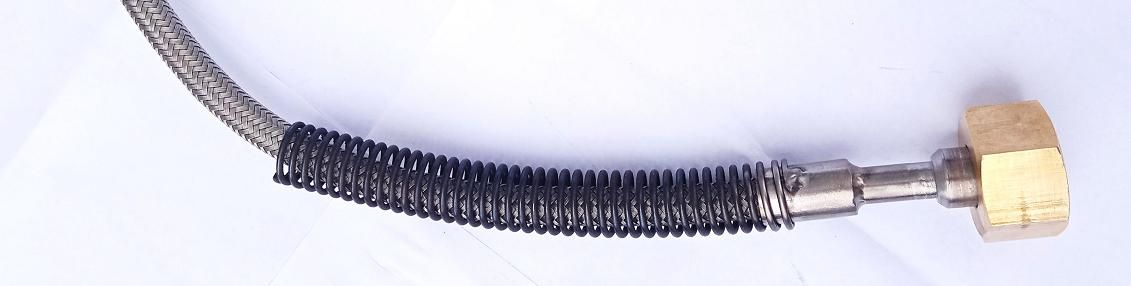

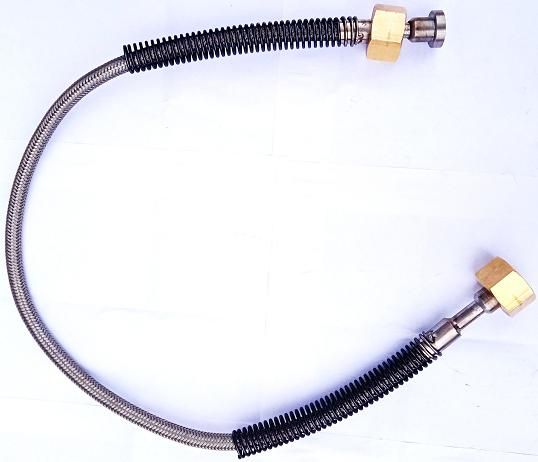

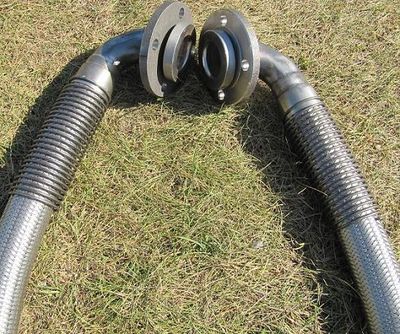

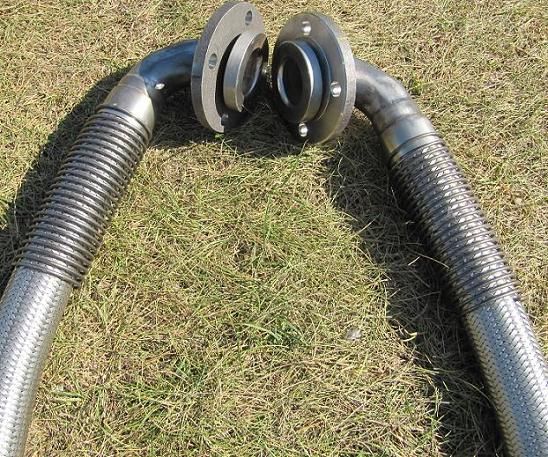

РВД рукав высокого давления из нержавеющей стали с пружинами.

Металлорукав РВД рукав высокого давления

Металлорукав

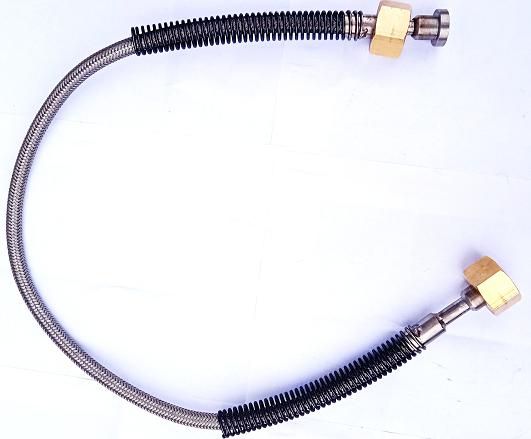

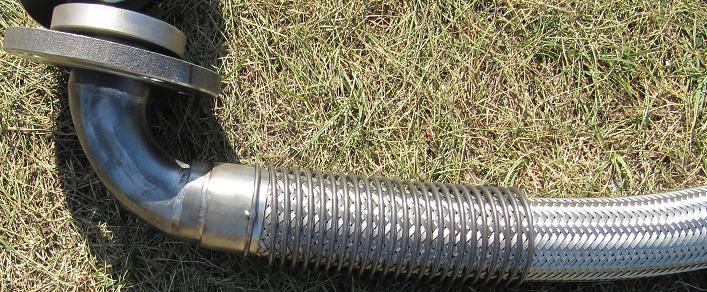

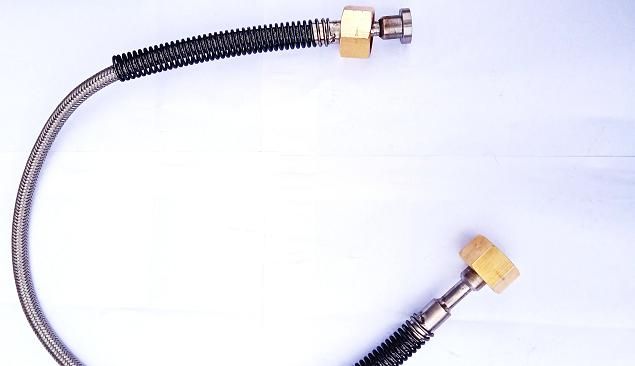

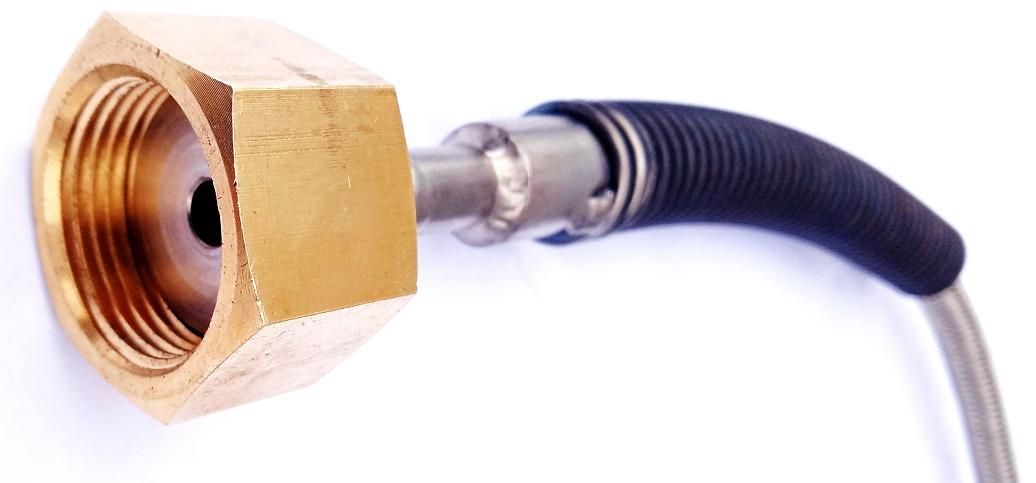

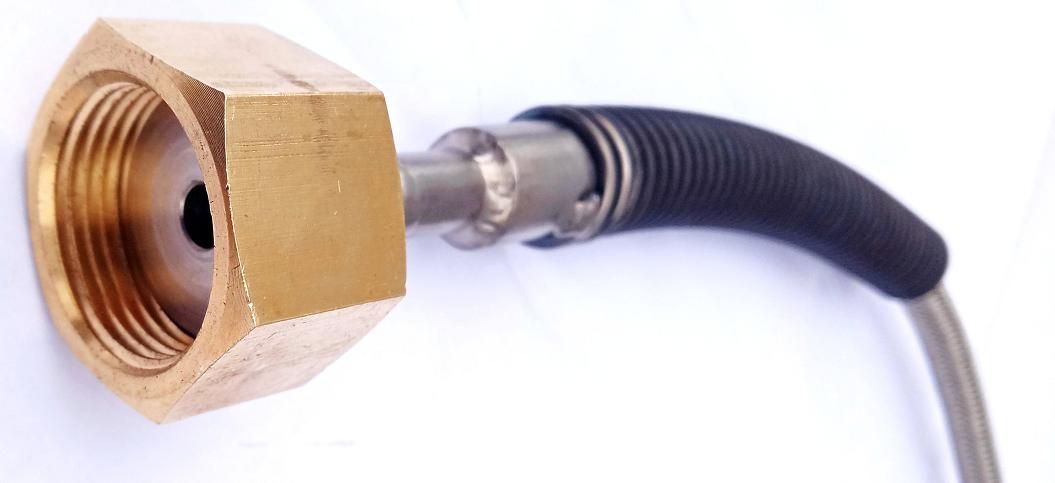

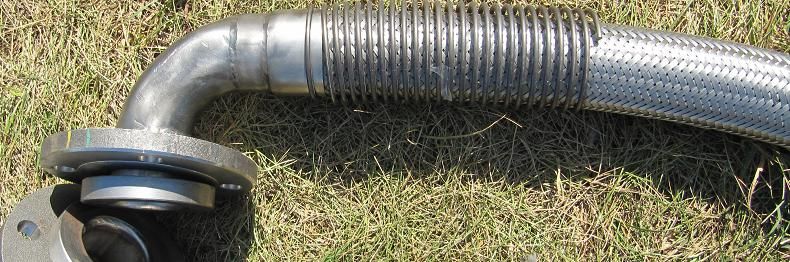

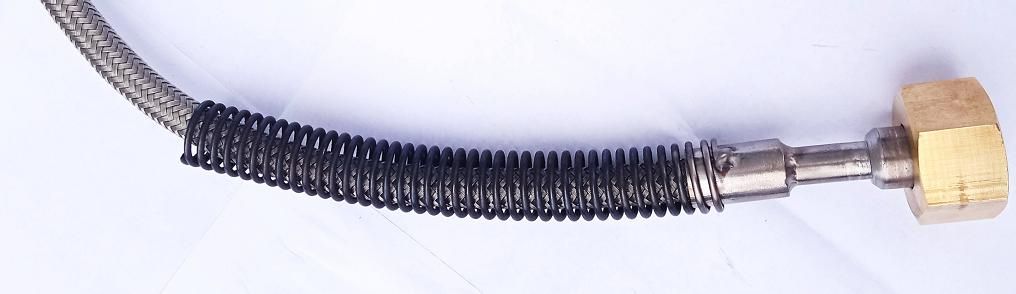

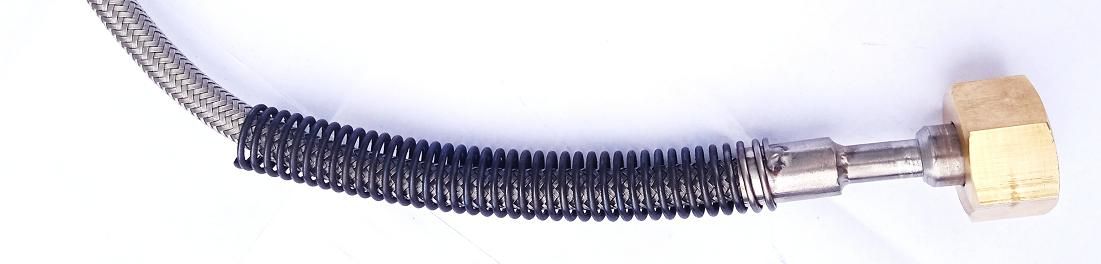

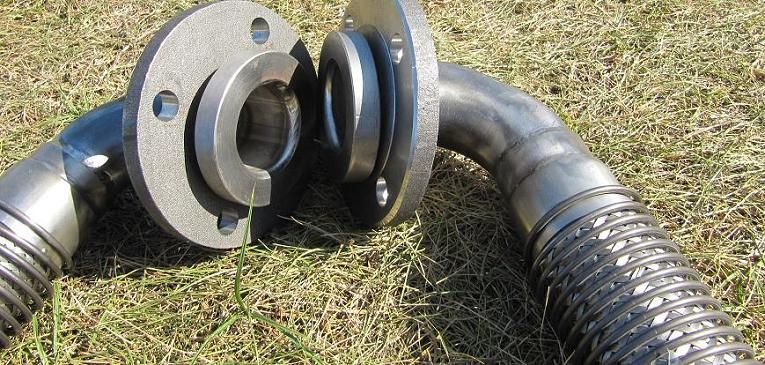

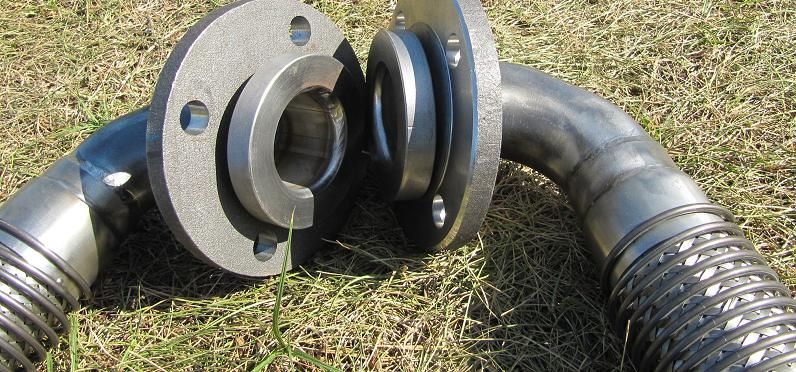

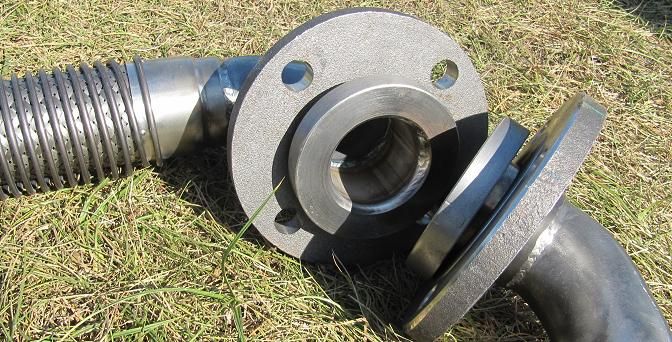

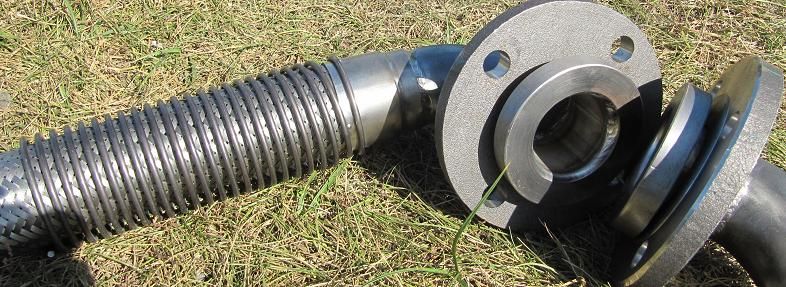

Рукав высокого давления с пружинами — это РВД из нержавеющей стали для усиления пружинами по кроям. Производятся специально для металлорукавов с цикличными сгибаниями и разгибаниями таких гибких шлангов. Что значительно увеличивает сроки эксплуатации рукавов высокого давления. У Стальных рукавов которые периодически сгибаются и разгибаются нагрузка распределяется не равномерно. В основном большая ее часть приходится ближе к концам, и это создает усталость металла в этих местах. Что бы распределить нагрузку равномерно по всей длине, по кроям привариваются пружины. Заказ на пружины нужного размера размещается на заводах которые производят данный вид продукции. Поэтому увеличиваются и сроки производства и цена рукава РВД. Пружины нужно подобрать с учетом внешнего диаметра гибкого шланга. На производстве рассчитываются все комплектующие для производства рукава высокого давления, потом токарь вытачивает часть деталей и еще часть перетачивает из закупленных. К примеру фланцы чтобы сделать поворотными закупаются два комплекта, из которых токарь вытачивает один комплект. От качества заготовок зависит и работа сварщика. Поэтому для самого дешевого варианта применяются фланцы и стали Ст20 приваренные стационарно без возможности поворота. Не много дороже это один фланец свободный Ст20 и один не поворотный Ст20. Дороже всего обойдутся фланцы с двух сторон свободные шип паз из нержавеющей стали. В таких РВД цена фланцев в разы превышает гофра трубу в оплетке и работу. Так же концевые соединения могут быть резьбовые. Резьбы заказывают в основном из нержавеющей стали. Есть исключение для газовых баллонов там по всем нормативам нужна латунная гайка с левой резьбой. На фото ниже специальный РВД шланг с рабочим давлением до 160 бар сделанный для соединения газового баллона с рампой. Так же там установлены пружины которые увеличивают срок службы металлорукава. При производстве металлорукавов, гибких подводок из гофрированных нержавеющих труб применяются государственные или отраслевые стандарты, позже стали применяться технические условия: Сварка в среде аргона ГОСТ 1771-76. Герметичность по ОСТ 103712-74, ТУ 3642-003-80018215-2015. Стандарт для производства трубы из коррозионно-стойкой (нержавеющей) стали электросварных и цельно тянутых ГОСТ 10498-82, ГОСТ 11068-81, Сборочные единицы и детали на давление свыше 10 МПа. ГОСТ 55599-2013, соединение с трубами резьбовые и фланцевые ГОСТ 15763-2005.
