Металлорукав высокого давления под приварку

Металлорукав под приварку.

Металлорукав нержавеющий.

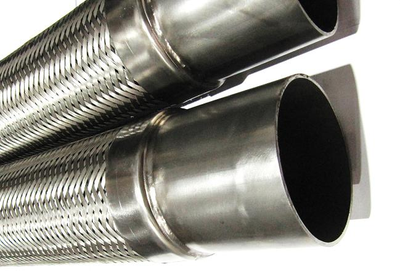

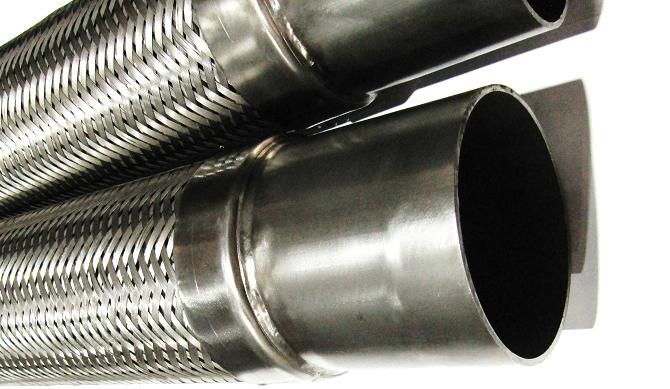

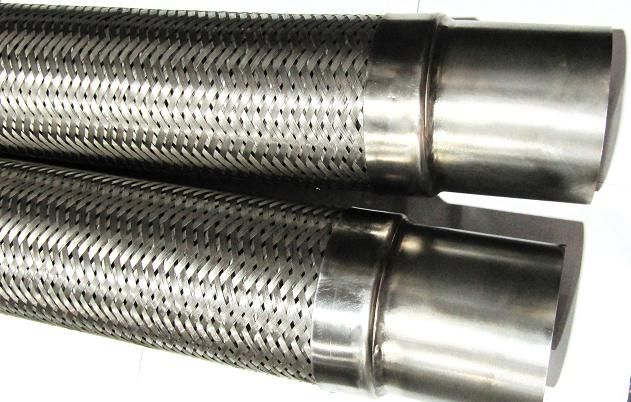

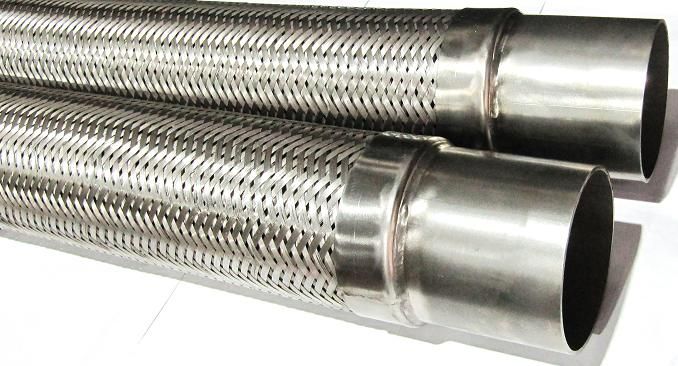

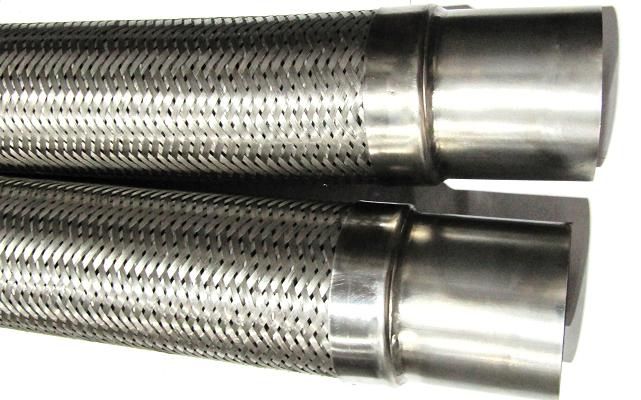

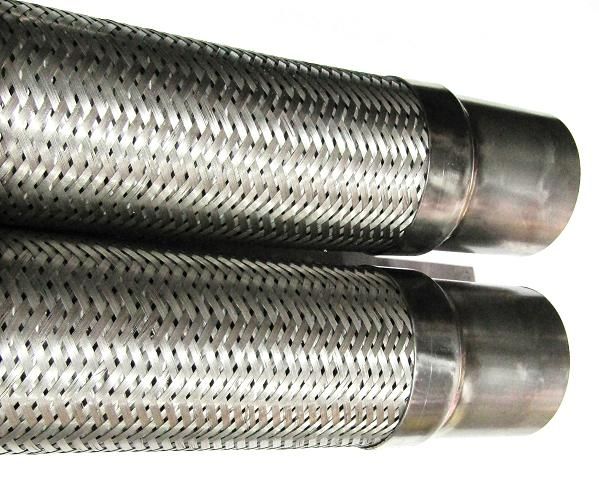

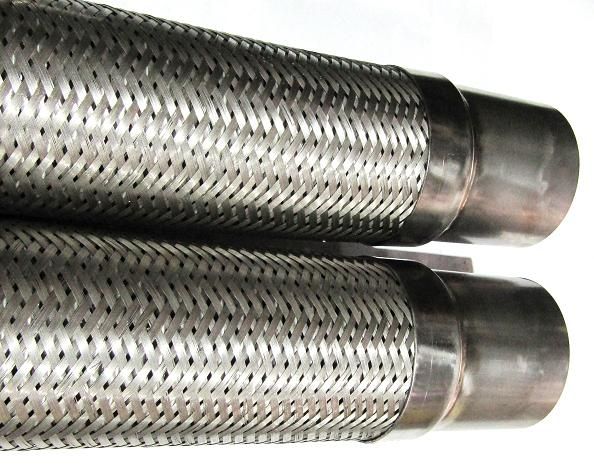

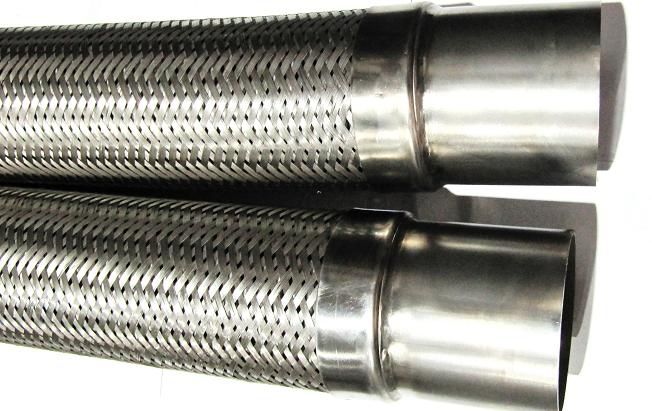

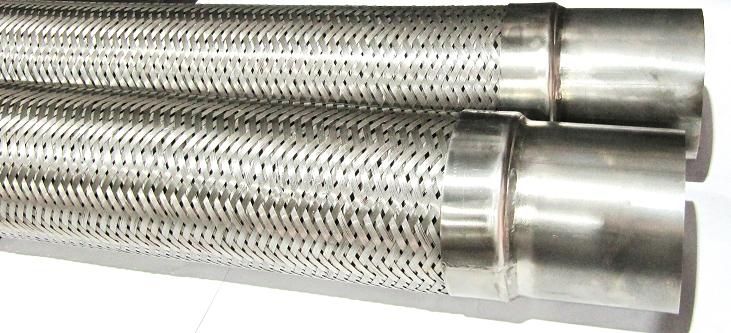

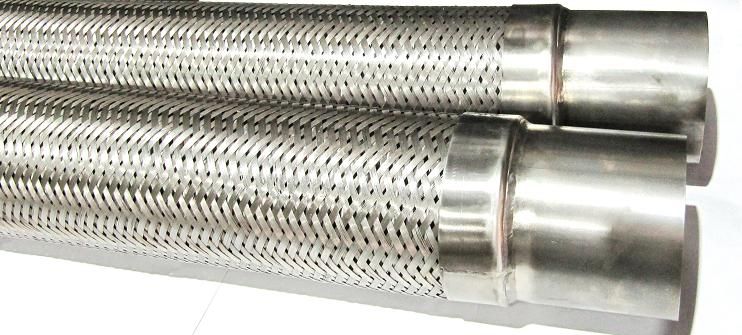

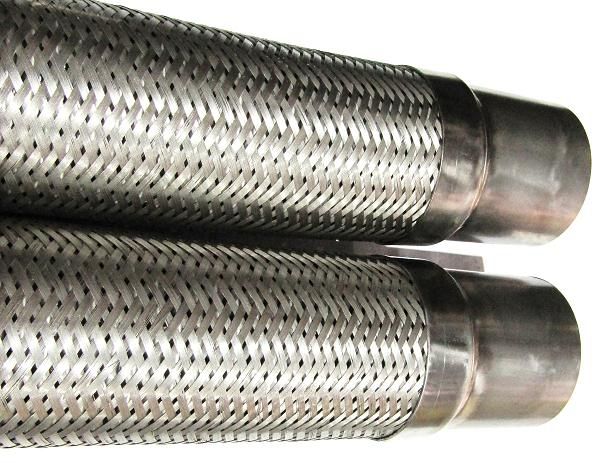

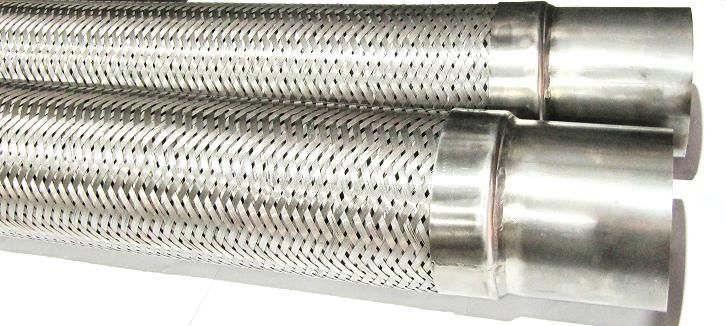

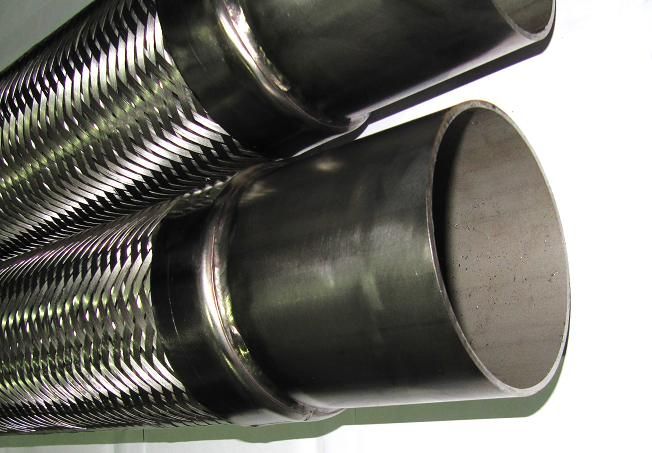

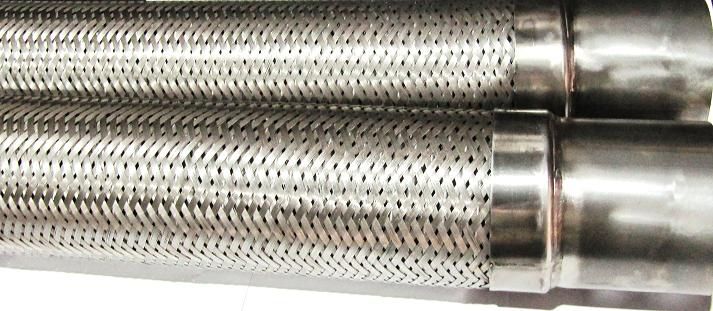

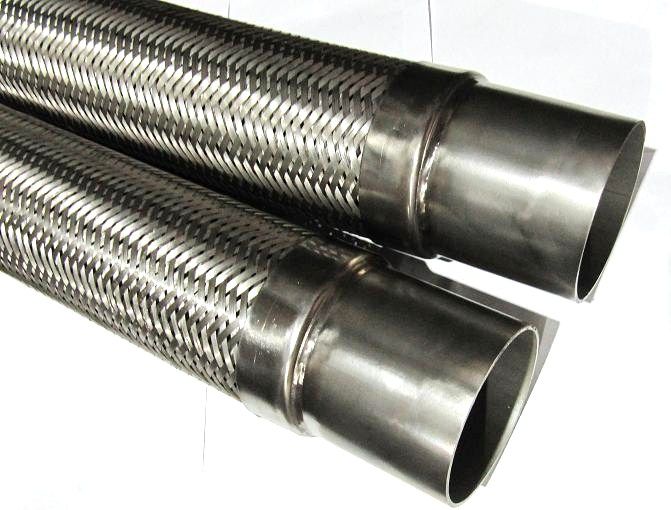

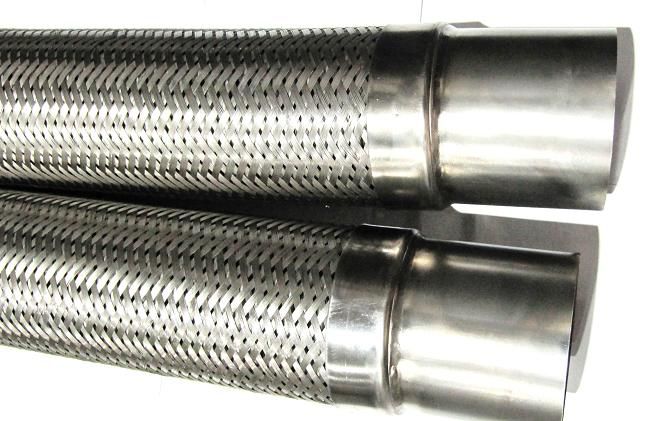

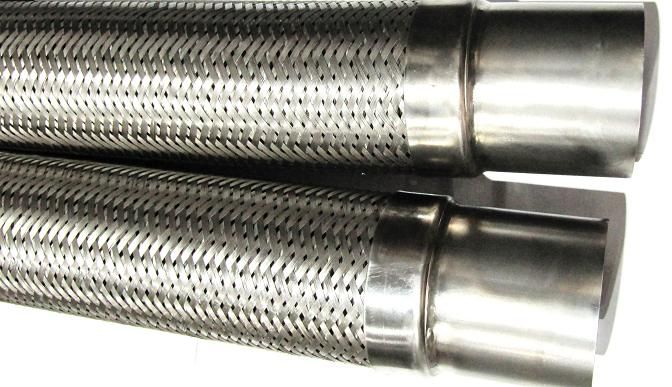

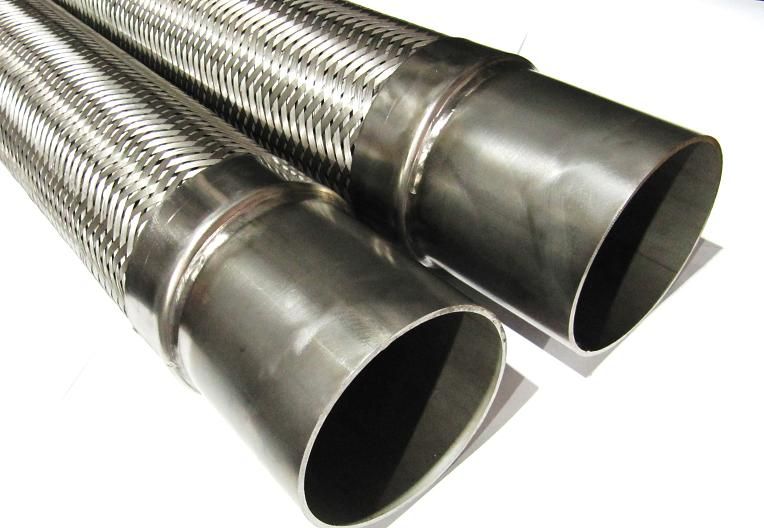

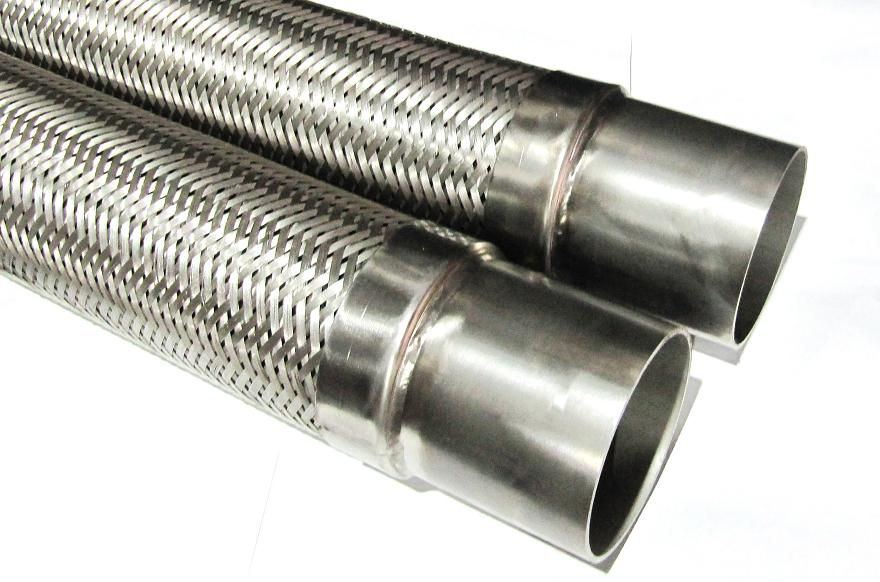

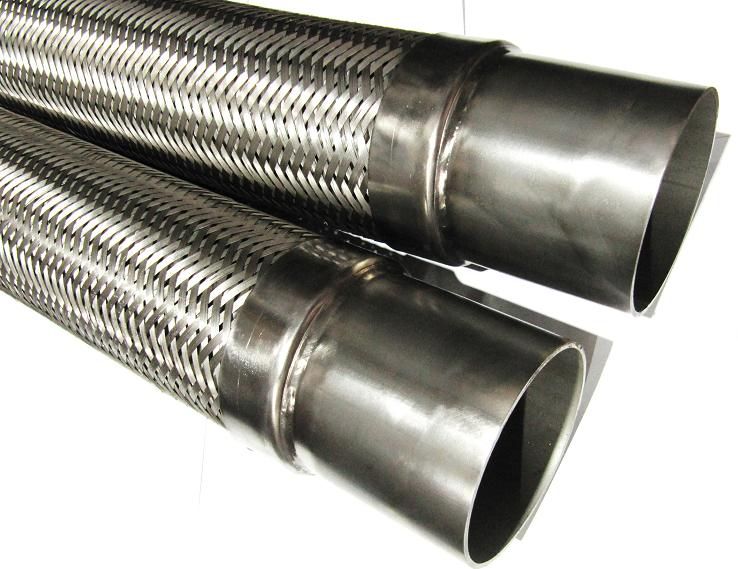

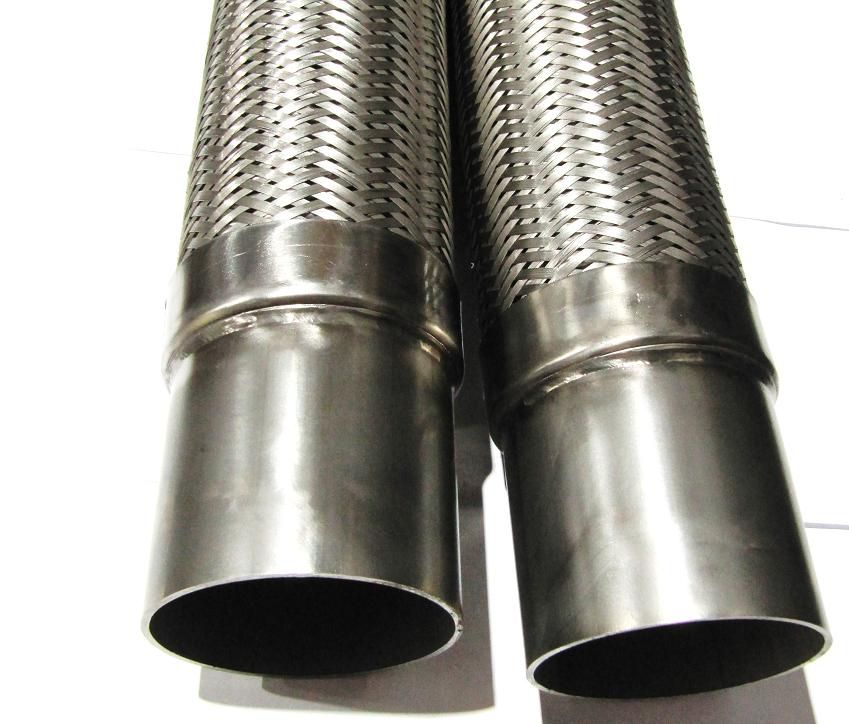

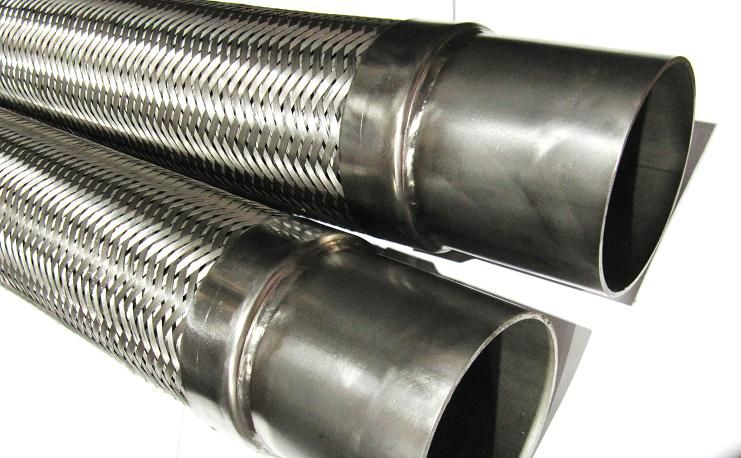

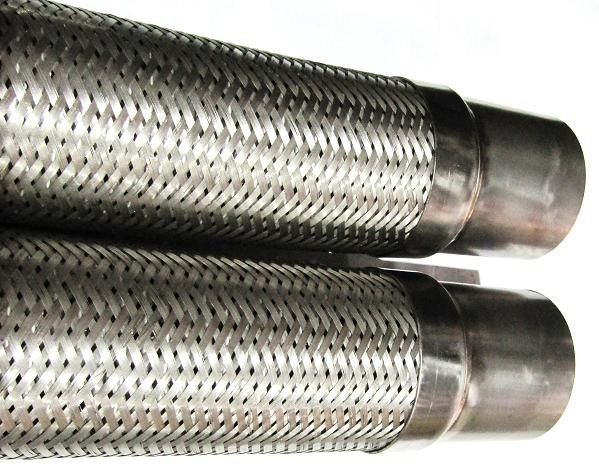

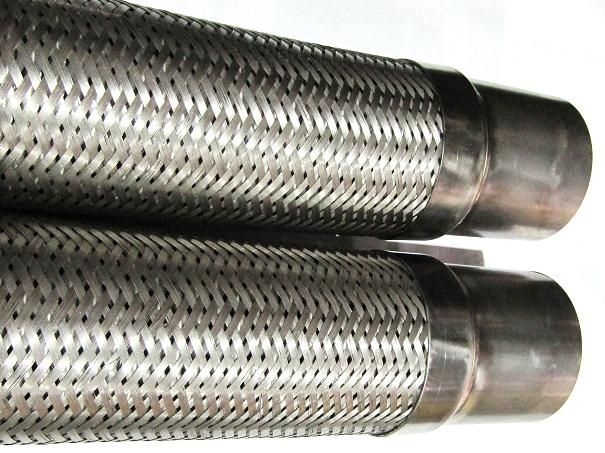

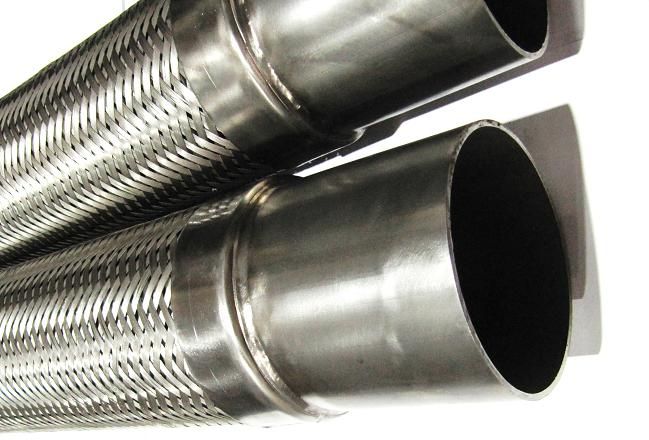

Металлорукав под приварку - это гофра металлическая в оплетке с патрубками под приварку полностью сделанный из нержавеющей стали AISI 304. РВД рукав высокого давления оплетается нержавеющей проволокой для сдерживания давления на внутренние стенки гофра трубы. Основная нагрузка давит на растяжение металлорукава, он хочет принять своё изначальное положение, без гофр, ровной тубы. Само производство металлорукава можно разбить на несколько этапов: первое это подготовка штрипс — лент нарезанных из листового металла. Для каждого будущего диаметра рукава нужна определенная ширина. Следующим этапом идет формирование трубы с сваренным лазерным швом в газовом облаке инертного газа аргона. И уже потом эту трубу механическим способом сдавливают в виде сильфонной трубы. Но размеры в документах указывают с диаметром трубы до формирования гофр. Соответственно это не много больше фактического изделия. По верх металлорукав оплетается проволокой в один или несколько слоёв для усиления. Дальше приваривается отрезок нержавеющей трубы, с верху закрывается сварной шов и приваривается стакан обейчик как для дополнительной надежности так и для дизайна изделия. РВД рукав высокого давления из нержавеющей стали например диаметром 100 будет изготовлен из металлогофры D 100 оплетенной проволокой в один слой ( по умолчанию ) и по кроям приваренные отрезки трубы 114 мм внешний диаметр с стенкой 3,5 мм. Нужно заметить что вариант с тонкими патрубками например стенка меньше 1,5 мм, сделает сложным а в некоторых случаях не возможным приваривание на объекте. Металлорукав под приварку из нержавеющей стали очень надежный, но для его монтажа нужен квалифицированный сварщик. Еще такой металлорукав помогает решить вопрос с дорогими фланцами обычно старые фланцы на месте замены участка трубы в отличном состоянии. Их можно обрезать таким образом чтобы приварить новый металлорукав с патрубками под приварку. Соответственно рукав высокого давления с ниппелями под приварку не имеющий прокладок и полность из нержавеющей стали выдержит низкие температуры — 270 градусов и высокие температуры + 650 градусов. Диаметры МРВД с приличными нагрузками по давлению от 6 мм до 250 мм, чем меньше диаметр тем выше рабочие даление, чем больше тем меньше рабочие давление металлорукава.

Металлорукав под приварку — это гибкий металлический патрубок который применяется для соединения трубопровода, оборудования жестким не разъемным способом при помощи сварки по государственному стандарту ГОСТ 1771-76. Это самый надёжный способ соединения. Так же металлорукав под приварку это основа для металлорукавов с фланцами или другими концовками. Так как это соединение без уплотнителей то рабочая среда: вода, газ, пар, ГСМ, кислоты, щелочи, воздух, нефтепродукты, пищевые продукты, медицинские газы в том числе вакуум, криогенный газы и жидкости с минусовой температурой. Для заказа нужны не которые параметры например: Ду — 50 мм (диаметр), L — 1000 мм (общая длина), Pn — 20 бар, L1 — 15 мм (длина патрубка). Еще есть ряд параметров но они указаны в таблице ниже.

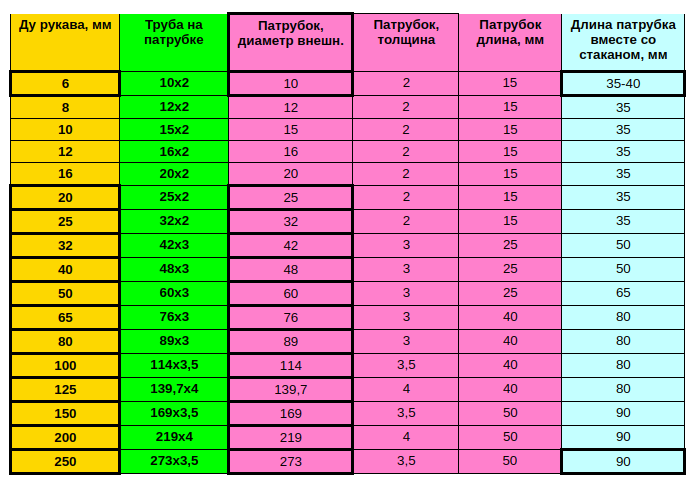

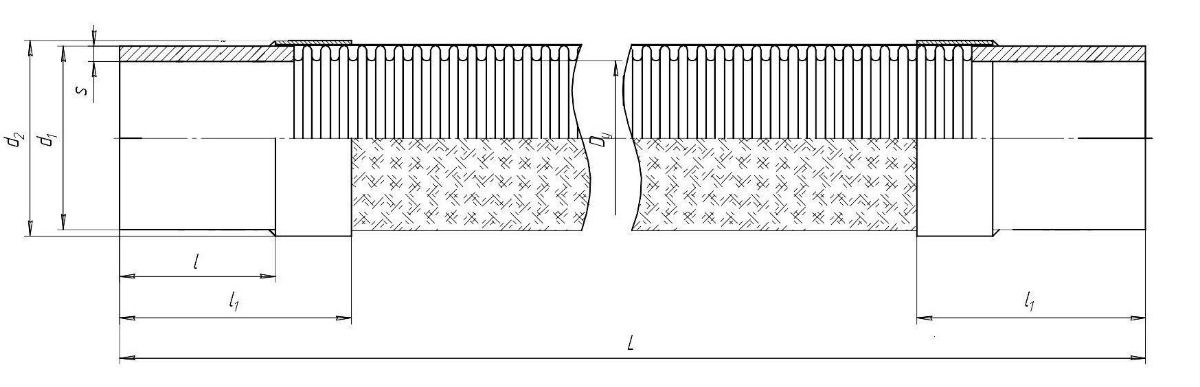

Лучше всего составить заявку на основании таблицы ( фото выше) и чертежа фото ниже. Давление металлорукава будет влиять на количество оплеток: одна оплетка, две оплетки, три оплетки.

Металлорукав под приварку ( под сварку ) конструкция:

• Сильфон — металлический шланг в виде сильфона из нержавеющей трубы с вдавленными механическим способом гофрами (волнами)
• Обечайка — кольцо скрученное из нержавеющей полосы механическим способом, и сварнным швом.
• Оплетка — это сплетение проволоки из нержавейки особенным способом для увеличения технических характеристик по повышению давления и механических повреждений в один, два слоя, или три слоя.
• Патрубок - кусок нержавеющей трубы по кроям которой приваривается фланец, и с другой стороны сильфонная труба в оплетке с закрытым швом обечайкой

Металлорукав под приварку (под сварку) в производствах:

• Нефтегазовая промышленность и производство — для транспортировки углеводородов их производных.
• ЖКХ — для подсоединения насосов как вибро вставки, и как компенсаторы.
• Химическая промышленность — для агрессивных жидкостей и газов.
• Энергетика — передачи теплоносителя.
• Машиностроение — гидравлические трубопроводы.
• Судостроение — откачка воды, подача топлива.
• Электрогенераторы — вывод выхлопных газов из помещения где установлен бензиновый или газовый генератор.
• Система пожаротушения — спринклерные системы и другие системы .
• Пищевая промышленность — подача пара для систем консервирования.
• Строительство — перкачка бетона на железобетонных заводах.
• Авиастроение — в двигателях или тормозных системах .
• Кондиционирование, и холодильное оборудование — для охлаждения или обогревания.
• Оборудование для бытовых услуг — химчистки подача пара для гладильного оборудования.
• Горнодобывающие оборудование — перекачка шлихты, подача воды на грохоты.



Для производства металлорукавов под приварку (сварку) применяют государственные, отраслевые и стандарты предприятий например:

• Сварка — производится квалифицированными сварщиками в среде из облака инертного газа аргона, данный норматив применяются по государственным стандартам ГОСТ 1771-76
• Герметичность — проверяется на специальном оборудовании отделом технического контроля ОТК согласно отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.
• Трубы — используются для патрубков со стенкой не менее 2 мм до диаметра 25 мм с 32 мм трубы от 3 мм, эти электросварные и цельно тянутые применяются от поставщиков по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

Гибкие патрубки.

Металлорукав под приварку 6 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 160 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 25, радиус при цикличном сгибании 80, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 8 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 145 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 32, радиус при цикличном сгибании 125, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 10 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 105 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 38, радиус при цикличном сгибании 130, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 12 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 70 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 45, радиус при цикличном сгибании 140, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 15 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 65 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 58, радиус при цикличном сгибании 160, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 20 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 58 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 70, радиус при цикличном сгибании 170, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 25 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 45 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 85, радиус при цикличном сгибании 190, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 32 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 40 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 105, радиус при цикличном сгибании 260, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 40 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 32 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 130, радиус при цикличном сгибании 300, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 50 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 32 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 160, радиус при цикличном сгибании 320, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 65 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 20 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 200, радиус при цикличном сгибании 460, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 80 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 20 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 240, радиус при цикличном сгибании 700, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 100 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 20 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 290, радиус при цикличном сгибании 750, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 125 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 18 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 500, радиус при цикличном сгибании 1000, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 150 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 16 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 700, радиус при цикличном сгибании 1350, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 200 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 16 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 860, радиус при цикличном сгибании 1350, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .

Металлорукав под приварку 250 - материал нержавеющая сталь AISI 304 ( 9Х18Н9 ), рабочие давление 10 бар, вес одного метра 0,17 кг, минимальный радиус изгиба однократно 1000, радиус при цикличном сгибании 1600, рабочая температура от - 50°C до +440°C, теплопроводность 17 Вт/м*К .
